Najważniejsze liczby i decyzje przed zakupem
- Do rur o średnicy wewnętrznej do 22 mm standardowa minimalna grubość izolacji to 20 mm, a w miejscach z obniżonym wymaganiem 10 mm.
- Przy średnicy 22-35 mm stosuje się zwykle 30 mm izolacji, a w wariancie z redukcją 15 mm.
- Warunki techniczne odnoszą się do materiału o współczynniku przewodzenia ciepła λ = 0,035 W/(mK), więc przy innym materiale grubość trzeba skorygować.
- Do zakupu patrzę na średnicę zewnętrzną rury, a nie tylko na nominalny rozmiar instalacji.
- Pianka PE sprawdza się w typowych trasach wewnątrz budynku, kauczuk daje większy zapas, a wełna skalna jest najlepsza tam, gdzie rosną wymagania temperaturowe lub pożarowe.
- Nieizolowane zawory, kolana i przejścia przez przegrody potrafią zepsuć efekt nawet dobrze dobranej otuliny.
Od czego naprawdę zależy wybór otuliny na rury centralnego ogrzewania
Ja zaczynam od trasy przewodu, a nie od marki czy koloru otuliny. Inaczej dobiera się izolację do rur prowadzonych w ogrzewanym wnętrzu, inaczej do odcinków w piwnicy, a jeszcze inaczej do fragmentów przechodzących przez strop albo biegnących przy źródle ciepła. Dopiero potem patrzę na grubość i materiał.
Drugi filtr to temperatura medium. W typowej instalacji CO pianki i otuliny elastomerowe zwykle wystarczają, ale gdy rura pracuje bliżej kotła, rozdzielacza lub w przestrzeni technicznej o wyższej temperaturze otoczenia, wolę materiał z większym zapasem. Znaczenie ma też wilgoć, bo zamkniętokomórkowa otulina lepiej znosi warunki, w których liczy się ograniczenie kondensacji.
W praktyce sprowadza się to do prostego porządku decyzji: najpierw warunki pracy rury, potem wymagania grubości, na końcu materiał. Taki układ pozwala uniknąć zakupu „na oko”, który potem kończy się stratami ciepła albo poprawkami na montażu. Z tej logiki wynika już bezpośrednio, jakiej grubości izolacji szukać.
Jaka grubość izolacji ma sens przy różnych średnicach rur
Tu najłatwiej popełnić błąd, bo na półce sklepowej obok siebie leżą otuliny 6, 9, 13, 20 czy 25 mm i łatwo uznać, że każda z nich „mniej więcej pasuje”. W przypadku CO lepiej nie zgadywać. Obowiązujące wymagania dla przewodów grzewczych odnoszą się do średnicy wewnętrznej rury i do materiału o λ = 0,035 W/(mK), więc jeśli producent podaje inną lambdę, grubość trzeba odpowiednio skorygować.
| Średnica wewnętrzna rury | Minimalna grubość izolacji | Gdy przepisy pozwalają na redukcję | Praktyczny komentarz |
|---|---|---|---|
| Do 22 mm | 20 mm | 10 mm | Typowe małe przewody CO, często spotykane w mieszkaniach i domach jednorodzinnych. |
| 22-35 mm | 30 mm | 15 mm | To już grubsze piony, rozdzielacze i odcinki o większym przepływie. |
| 35-100 mm | Równa średnicy wewnętrznej rury | 50% tej wartości | Tu zwykle mówimy o większych magistralach, gdzie cienka otulina nie ma sensu. |
| Ponad 100 mm | 100 mm | 50 mm | Rozwiązanie dla dużych instalacji, raczej poza typowym budynkiem mieszkalnym. |
| Przewody ułożone w podłodze w określonych przypadkach | 6 mm | Nie dotyczy | To wyjątek, nie zasada dla całej instalacji. |
Najprościej: jeśli mam do czynienia z domem albo mieszkaniem, to w zdecydowanej większości przypadków kończę na 20 mm albo 30 mm, a nie na cienkich otulinach marketingowo opisanych jako „uniwersalne”. Przy odcinkach przechodzących przez ściany, stropy albo między ogrzewanymi pomieszczeniami różnych użytkowników wymagania spadają do 50%, ale nie traktuję tego jako pretekstu do ścinania grubości na całej trasie. Odcinki wyjątkowe izoluję inaczej niż odcinki główne, i to jest zdrowe podejście.
Właśnie dlatego sama średnica rury nie wystarcza. Kolejny krok to wybór materiału, bo dwie otuliny o tej samej grubości mogą zachowywać się zupełnie inaczej.
Który materiał wybrać w domu, mieszkaniu i kotłowni

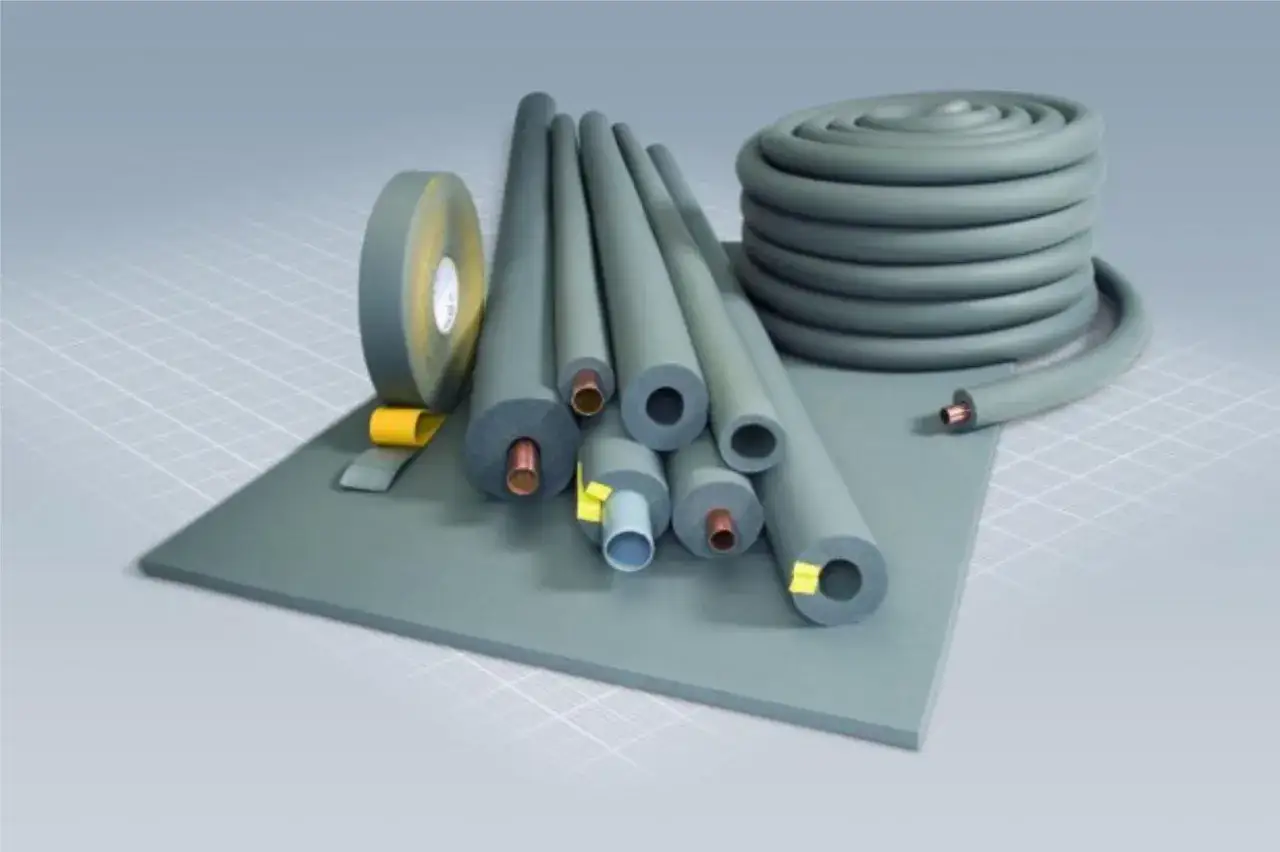

W praktyce najczęściej porównuję trzy grupy: piankę polietylenową, kauczuk elastomerowy i wełnę skalną. Każda z nich ma sens, ale w innych warunkach. Pianka PE jest lekka, tania i wygodna w montażu. Kauczuk daje większy zapas w miejscach bardziej wymagających, a wełna skalna sprawdza się tam, gdzie oprócz strat ciepła ważna jest odporność na temperaturę i bezpieczeństwo pożarowe.
| Materiał | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Pianka polietylenowa | Typowe trasy CO wewnątrz budynku, szczególnie w mieszkaniach i domach | Jest tania, łatwa do cięcia i montażu, a w wielu produktach wystarcza do codziennych zastosowań | Ma mniejszy zapas temperaturowy i mechaniczny niż kauczuk, więc nie wszędzie będzie najlepszym wyborem |
| Kauczuk elastomerowy | Kotłownie, rozdzielacze, wilgotniejsze strefy i miejsca z większą liczbą kształtek | Jest elastyczny, dobrze uszczelnia i zwykle lepiej znosi trudniejsze warunki pracy | Zazwyczaj kosztuje więcej i wymaga staranniejszego sklejenia |
| Wełna skalna | Wyższe temperatury, przestrzenie techniczne, rozwiązania z mocniejszym naciskiem na ochronę ppoż. | Bardzo dobrze znosi temperaturę i jest praktyczna w miejscach, gdzie liczy się odporność ogniowa | Wymaga płaszcza ochronnego i jest bardziej pracochłonna w montażu |
Jest jeszcze jedna rzecz, którą lubię doprecyzować: pianka PE i kauczuk są materiałami zamkniętokomórkowymi, więc lepiej ograniczają wnikanie wilgoci. Wełna skalna działa inaczej, bo jest materiałem włóknistym i z reguły potrzebuje zewnętrznej osłony. To nie wada sama w sobie, tylko cecha, która decyduje o tym, gdzie dany materiał naprawdę ma sens. Po wyborze materiału zostaje już tylko poprawny dobór rozmiaru.
Jak dobrać rozmiar otuliny bez pomyłki
Najczęstszy błąd widzę przy średnicy. Rury kupuje się często po wymiarze nominalnym, ale izoluje się średnicę zewnętrzną. To ważne, bo nominalne 1/2", 3/4" czy 1" nie mówi jeszcze wszystkiego o tym, jaki odcinek faktycznie musisz osłonić. W praktyce najlepiej zmierzyć rurę albo sprawdzić jej rzeczywisty wymiar w dokumentacji.- Mierzę zewnętrzną średnicę rury, a nie tylko nazwę systemu.
- Sprawdzam, czy odcinek przebiega w strefie ogrzewanej, nieogrzewanej czy w przegrodzie budowlanej.
- Dobieram średnicę wewnętrzną otuliny tak, by weszła bez rozpychania, ale też bez dużego luzu.
- Grubość wybieram według wymagań dla danej średnicy i miejsca prowadzenia przewodu.
- Jeśli mam wątpliwość między dwiema grubościami, biorę większą.
Praktyczny przykład wygląda prosto: rura miedziana 22 mm potrzebuje otuliny o średnicy wewnętrznej 22 mm, a nie „czegoś podobnego”. Jeśli ta sama rura biegnie w miejscu narażonym na większe straty, nie schodzę z grubością poniżej 20 mm. Z kolei przy bardziej masywnych przewodach warto od razu sprawdzić, czy dostępny produkt nie wymaga już izolacji segmentowej albo maty zamiast klasycznej rurki. W ten sposób unikam zakupów, które pasują tylko na papierze.
Gdy rozmiar jest już trafiony, cała różnica zaczyna zależeć od montażu. I to właśnie montaż najczęściej decyduje o tym, czy otulina działa tak, jak obiecuje producent.
Na co uważać przy montażu, żeby izolacja działała naprawdę
Sam materiał nie załatwia sprawy, jeśli między połówkami zostają szczeliny, a spoiny są niedoklejone. Ja zwracam uwagę przede wszystkim na miejsca cięcia, kolana, trójniki, obejmy i przejścia przez przegrody. To właśnie tam ucieka najwięcej efektu, bo dobrze wyglądająca izolacja na prostym odcinku potrafi przegrać na kształtkach.
- Rurę trzeba oczyścić i osuszyć przed montażem, zwłaszcza przy otulinach klejonych.
- Łączenia nie mogą być rozwarte ani ściśnięte na siłę, bo wtedy robi się mostek cieplny.
- Na kolana i trójniki warto stosować elementy dopasowane, a nie przypadkowo docięte fragmenty.
- Przy obejmach i uchwytach nie wolno zgniatać otuliny do zera, bo straci właściwości.
- W miejscach przejść przez ściany i stropy trzeba zachować ciągłość izolacji, a nie zostawiać pustych kieszeni.
W przypadku otulin samoprzylepnych ważna jest też temperatura montażu i jakość podłoża. Klej na brudnej albo wilgotnej rurze trzyma gorzej, niż obiecuje opakowanie. To drobiazg, ale właśnie takie drobiazgi później decydują o trwałości całej trasy. Z tego wynika następne pytanie: kiedy sama otulina przestaje wystarczać i trzeba dołożyć ochronę zewnętrzną.
Kiedy sama otulina nie wystarczy i trzeba dołożyć ochronę
Są miejsca, w których miękka otulina spełni tylko część zadania. Mam tu na myśli odcinki w nieogrzewanych piwnicach, w garażach, na poddaszach, w przestrzeniach technicznych oraz wszędzie tam, gdzie instalacja jest narażona na uderzenia albo kontakt z wilgocią. W takich warunkach sama grubość izolacji nie rozwiązuje problemu, bo potrzebny jest też płaszcz ochronny.
Przy rurach prowadzonych na zewnątrz budynku albo w mocniej eksploatowanych strefach do samej otuliny dorzucam osłonę z PVC, aluminium albo blachy. To nie jest zbędny dodatek, tylko zabezpieczenie przed uszkodzeniem mechanicznym i degradacją izolacji. Podobnie w kotłowniach i przy armaturze warto pamiętać, że zawór, kolano czy kołnierz bez osłony potrafią być źródłem strat większych, niż się wielu osobom wydaje.
W praktyce najczęściej ograniczam się do trzech zasad: w strefie suchej i ciepłej wystarcza dobra otulina, w strefie wilgotniejszej wybieram materiał szczelniejszy, a w strefie technicznej albo zewnętrznej dokładam osłonę. Dzięki temu izolacja działa nie tylko w dniu montażu, ale też po kilku sezonach.
Najrozsądniejszy wybór dla typowych tras CO
Jeśli miałbym sprowadzić temat do prostego wyboru, to w zwykłym domu albo mieszkaniu zacząłbym od pianki polietylenowej o grubości zgodnej z wymaganiami dla danej średnicy rury. Przy bardziej wymagających odcinkach, zwłaszcza w kotłowni, na rozdzielaczu albo w wilgotniejszym miejscu, przeszedłbym na kauczuk elastomerowy. Wełnę skalną zostawiłbym tam, gdzie liczy się odporność na temperaturę, ochrona przeciwpożarowa albo większa średnica przewodu.
- W ogrzewanym mieszkaniu najczęściej wystarcza dobre dopasowanie średnicy i 20-30 mm izolacji.
- W piwnicy, garażu albo w chłodniejszej strefie lepiej sprawdza się kauczuk lub grubsza pianka z pewnym zapasem.
- W kotłowni i przy elementach gorętszych niż zwykła trasa CO bezpieczniej wybierać wełnę skalną albo materiał o wyższym zakresie pracy.
- Przy przejściach przez ściany i stropy można spotkać obniżone wymagania, ale traktuję je jako wyjątek lokalny, nie jako podstawę do zaniżania całej instalacji.
Najlepsza otulina to nie ta najgrubsza, tylko ta dobrana do średnicy, temperatury i warunków prowadzenia rury. Jeśli te trzy elementy są spójne, instalacja traci mniej ciepła, jest trwalsza i zwyczajnie łatwiejsza w codziennej eksploatacji.
