Schemat wentylacji mechanicznej - Jak go czytać i rozumieć?

Miłosz Wójcik 18 czerwca 2026

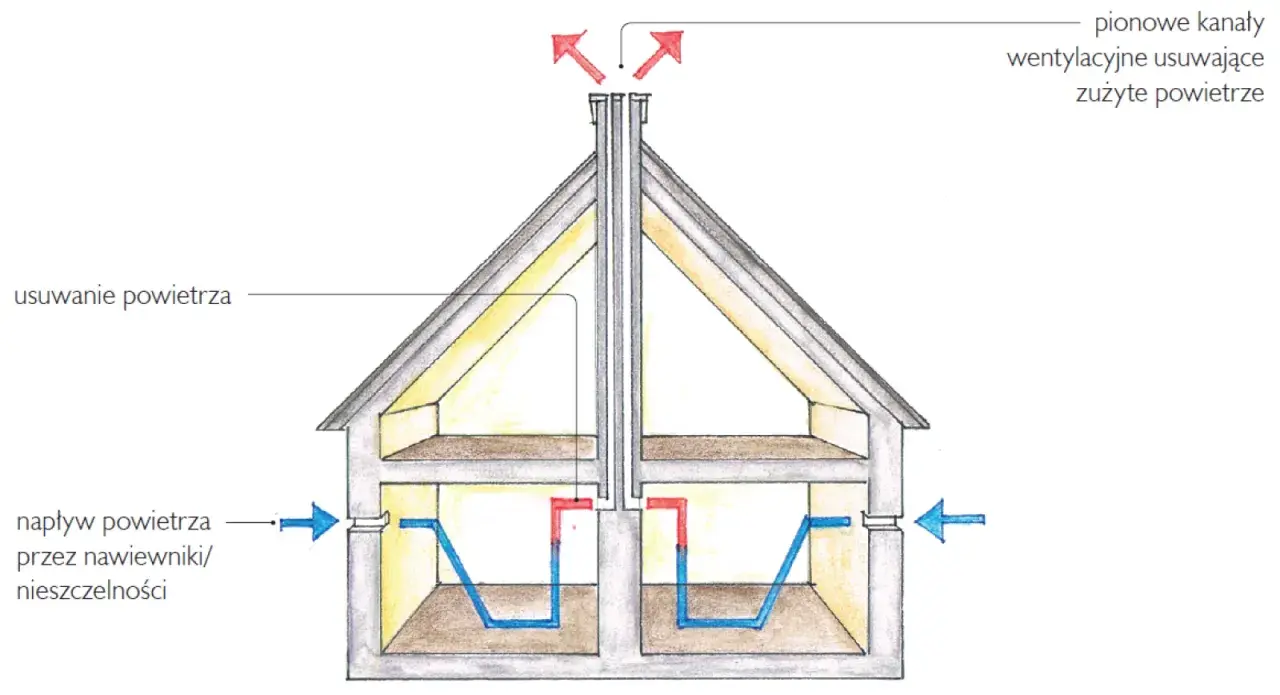

Schemat wentylacji mechanicznej domu: napływ świeżego powietrza przez nawiewniki, usuwanie zużytego powietrza pionowymi kanałami wentylacyjnymi.

Spis treści

W dobrze zaprojektowanym domu wentylacja ma robić jedną rzecz bez przerw: dostarczać świeże powietrze tam, gdzie przebywają domownicy, i usuwać zużyte z miejsc, w których wilgoć oraz zapachy pojawiają się najszybciej. Schemat pokazuje nie tylko trasę kanałów, ale też sens całego układu, dlatego przydaje się zarówno na etapie projektu, jak i wtedy, gdy trzeba ocenić cudzy rysunek albo poprawić własną instalację. Poniżej rozkładam temat na elementy, przepływ powietrza, dobór wydajności, typowe błędy i koszty, żeby decyzja była prostsza.

Najważniejsze informacje o schemacie wentylacji mechanicznej

  • Nawiew powinien trafiać do strefy czystej, a wywiew ze strefy brudnej.
  • Centrala z wymiennikiem i filtrami pracuje zwykle ciągle, a nie tylko wtedy, gdy ktoś jest w domu.
  • W domu jednorodzinnym warto przyjąć minimum 20 m3/h na osobę oraz 50 m3/h w łazience i 30 m3/h w toalecie.
  • Różnica między sumą nawiewu i wywiewu powinna być mała; w praktyce przyjmuje się tolerancję około 5%.
  • Najczęściej system psują źle poprowadzone kanały, brak projektu, zła lokalizacja czerpni i wyrzutni oraz zaniedbany serwis.

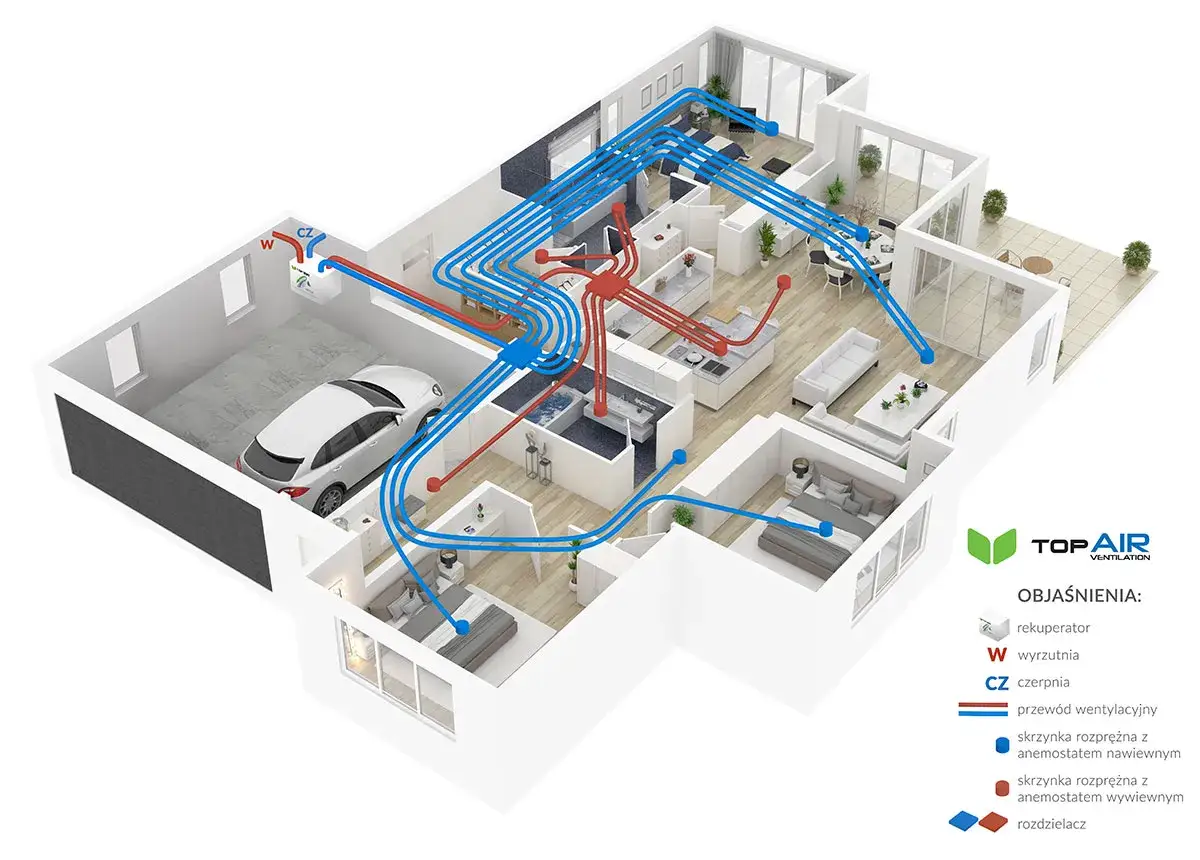

Schemat wentylacji mechanicznej domu z rekuperatorem, pokazujący rozprowadzenie przewodów nawiewnych (niebieskie) i wywiewnych (czerwone) do poszczególnych pomieszczeń.

Jak czytać schemat i nie zgubić logiki przepływu powietrza

Ja patrzę na taki rysunek w kolejności: skąd wchodzi powietrze, gdzie jest uzdatniane, dokąd trafia i skąd jest usuwane. W materiałach ZPE ten układ jest pokazany bardzo jasno, bo od razu widać czerpnię, centralę, nawiew do pokoi i wyrzutnię na zewnątrz.

  1. Czerpnia pobiera powietrze z zewnątrz budynku.
  2. Filtry zatrzymują kurz, pyłki i część zanieczyszczeń.
  3. Wymiennik ciepła przekazuje energię z powietrza wywiewanego do nawiewanego, bez mieszania strumieni.
  4. Nawiew trafia do strefy czystej, czyli salonu, sypialni, gabinetu albo pokoju dziecka.
  5. Wywiew odbiera powietrze z kuchni, łazienki, toalety, pralni, garderoby i pomieszczeń pomocniczych.

To właśnie ten porządek decyduje, czy instalacja będzie działała naturalnie i cicho, czy zacznie walczyć sama ze sobą. Jeśli na schemacie nie da się łatwo odczytać kierunku przepływu, to zwykle znak, że projekt jest zbyt ogólny albo narysowany pod sprzedaż, a nie pod działanie. Kiedy ta logika jest jasna, warto rozłożyć instalację na części, bo to one odpowiadają za wygodę, hałas i trwałość całego systemu.

Z czego składa się instalacja i po co jest każdy element

Centrala wentylacyjna

Centrala, potocznie nazywana rekuperatorem, jest sercem systemu. Zawiera wymiennik ciepła, dwa wentylatory i automatykę sterującą pracą instalacji, a w praktyce często montuje się ją na poddaszu, w garażu, piwnicy albo innym pomieszczeniu technicznym, gdzie nie ma ryzyka wychłodzenia urządzenia. To ona decyduje o tym, jak mocno system pracuje i jak stabilnie trzyma bilans nawiewu oraz wywiewu.

Kanały i rozdzielacze

Kanały prowadzą powietrze od centrali do pomieszczeń i z powrotem. W dobrze zaprojektowanej instalacji ich trasy są możliwie krótkie, bez ostrych załamań i bez przypadkowego krzyżowania się z innymi instalacjami. Im mniejsze opory, tym niższy hałas i lepsza skuteczność całego układu. Rozdzielacze i skrzynki rozprężne pomagają równomiernie rozprowadzić strumienie, zamiast wpuszczać całe powietrze jednym, zbyt mocnym punktem.

Nawiewniki i wywiewniki

Na końcu systemu są elementy, które użytkownik widzi najczęściej: anemostaty, kratki i zawory nawiewne lub wywiewne. To one decydują o tym, czy powietrze rozchodzi się łagodnie, czy wpada do wnętrza z nieprzyjemnym przeciągiem. W praktyce dobry montaż zaczyna się od ich właściwego rozmieszczenia, a nie od „samej centrali”.

Przeczytaj również: Instalacja grzewcza DIY - Co zrobić samemu, a co zlecić?

Filtry, odpływ skroplin i automatyka

Filtry trzeba traktować jako element eksploatacyjny, nie dodatek. W wytycznych branżowych przyjmuje się ich kontrolę i wymianę nie rzadziej niż co 3-6 miesięcy, bo zabrudzone filtry ograniczają wydajność i mogą skrócić żywotność centrali. Ważny jest też odpływ skroplin, bo na wymienniku przy różnicy temperatur zbiera się wilgoć, którą trzeba bezpiecznie odprowadzić do kanalizacji. Dobra automatyka pilnuje biegu urządzenia, odmrażania i czasem także obejścia wymiennika latem.

Gdy te elementy są opisane na schemacie, łatwiej ocenić, czy instalacja ma sens techniczny, a nie tylko dobrze wygląda na papierze. Następny krok to zrozumienie, jak ten układ pracuje w czasie rzeczywistym.

Jak wygląda prawidłowa praca systemu krok po kroku

W dobrze zrobionej instalacji wentylacja mechaniczna pracuje ciągle, również wtedy, gdy nikogo nie ma w domu. To ważne, bo wilgoć, zapachy i związki lotne nie czekają na „porę uruchomienia”, tylko powstają cały czas. W praktyce chodzi o stały, kontrolowany przepływ, a nie o sporadyczne przewietrzanie.

  1. Powietrze z zewnątrz trafia do czerpni i przechodzi przez filtr.
  2. Wentylator nawiewny kieruje je do centrali.
  3. Wymiennik odbiera ciepło z powietrza wywiewanego i przekazuje je strumieniowi nawiewnemu.
  4. Ogrzane lub uzdatnione powietrze trafia do salonu, sypialni i innych pomieszczeń użytkowych.
  5. Zużyte powietrze jest zbierane z kuchni, łazienki, toalety i pomieszczeń pomocniczych.
  6. Drugi wentylator wyrzuca je na zewnątrz przez wyrzutnię.

W dobrze wyregulowanym systemie suma nawiewu i wywiewu powinna być bardzo zbliżona. W wytycznych branżowych przyjmuje się tolerancję około 5%, bo zbyt duża różnica zaczyna psuć komfort, a czasem także skuteczność odzysku ciepła. Ja zwracam na to uwagę od razu, bo zły bilans zwykle nie daje jednego spektakularnego objawu, tylko serię drobnych problemów: lekki hałas, zbyt suche powietrze, zapachy w strefie czystej albo „ciężkie” łazienki. Jeśli ten etap jest poprawnie rozpisany, można przejść do konkretu, czyli do wydajności i podziału domu na strefy.

Jak dobrać wydajność i rozplanować strefy

Podstawowy podział jest prosty: strefa czysta to salon, sypialnie, gabinet i pokoje dzienne, a strefa brudna to kuchnia, łazienka, toaleta, pralnia, garderoba oraz pomieszczenia gospodarcze. Powietrze powinno płynąć zawsze z czystych części domu do tych bardziej obciążonych wilgocią i zapachami. To właśnie ten kierunek przepływu jest istotą dobrego schematu.

Jako punkt odniesienia warto trzymać się wartości podawanych w materiałach edukacyjnych ZPE, które dobrze pokazują typowe minimum dla budynku mieszkalnego.

Pomieszczenie Zalecany strumień powietrza Co to oznacza w praktyce
Całe mieszkanie lub dom 20 m3/h na osobę i nie mniej niż 1 wymiana na godzinę To baza do obliczeń, a nie liczba „na oko”.
Łazienka 50 m3/h Tu wywiew musi być wyraźny, bo wilgoć kumuluje się najszybciej.
Toaleta 30 m3/h Mały punkt wyciągowy, ale ważny dla komfortu zapachowego.
Pomieszczenie bezokienne 15 m3/h Dotyczy spiżarni, garderoby i podobnych przestrzeni pomocniczych.
Kuchnia z oknem i kuchenką elektryczną 30-50 m3/h Zakres zależy od liczby domowników i sposobu użytkowania kuchni.
Kuchnia z oknem i kuchenką gazową lub węglową 70 m3/h Tu potrzeba mocniejszego wywiewu, bo obciążenie jest większe.
Kuchnia bez okna z kuchenką elektryczną 50 m3/h Brak okna oznacza większą zależność od sprawnej wentylacji mechanicznej.

Takie wartości są dobrym punktem wyjścia, ale nie zastępują projektu. Liczy się też kubatura pomieszczeń, liczba domowników, układ kondygnacji i to, czy w domu są przestrzenie otwarte, które mogą zmieniać sposób rozchodzenia się powietrza. Im lepiej rozpisana strefa nawiewu i wywiewu, tym mniej późniejszych poprawek. A skoro projekt bywa tak czuły na detale, trzeba też uczciwie powiedzieć, gdzie najczęściej popełnia się błędy.

Najczęstsze błędy, które psują projekt i wykonanie

  • Brak projektu - kopiowanie schematu z internetu zwykle kończy się złym bilansem, hałasem albo zbyt małą wydajnością.
  • Zbyt długie i poszarpane trasy kanałów - rosną opory, wentylatory pracują ciężej, a instalacja robi się głośniejsza.
  • Źle ustawiona czerpnia i wyrzutnia - jeśli są za blisko siebie albo w niekorzystnym miejscu, system może zasysać własne zużyte powietrze.
  • Brak tłumików i izolacji - to prosty przepis na przenoszenie hałasu oraz niepotrzebne straty energii.
  • Rozregulowanie przepływów - nawet niewielka różnica między nawiewem a wywiewem, jeśli jest stała, pogarsza komfort w domu.
  • Zaniedbany serwis - brudna czerpnia, zużyte filtry i niedrożny odpływ skroplin potrafią zepsuć działanie całej instalacji.
  • Złe połączenie z innymi źródłami powietrza - kominek powinien mieć zamkniętą komorę spalania i własny dopływ powietrza, a okap kuchenny trzeba przewidzieć osobno.

W praktyce najwięcej problemów nie wynika z samej centrali, tylko z pobocznych decyzji: gdzie biegną kanały, jak daleko jest wyrzutnia, czy ktoś pamiętał o regulacji i czy instalator zostawił dostęp serwisowy. To dlatego przy wentylacji mechanicznej projekt jest ważniejszy niż sam zakup urządzenia. Gdy błędy są wykluczone, sensownie jest przejść do pytania, które zwykle pojawia się jako następne: ile to wszystko kosztuje i kiedy ma uzasadnienie finansowe.

Ile kosztuje system i kiedy ma największy sens

Jeśli patrzeć na rynek uczciwie, pełna instalacja w domu jednorodzinnym najczęściej mieści się w przedziale około 15 000-30 000 zł, a przy większym metrażu, lepszej automatyce lub dodatkowych elementach może dojść do 22 000-40 000 zł. Sam projekt to zwykle 2 000-4 000 zł, choć przy bardziej złożonych obiektach cena rośnie. Do tego dochodzą koszty eksploatacji: filtry wymienia się co 3-6 miesięcy, a jeden komplet kosztuje zazwyczaj 60-250 zł, zależnie od klasy i producenta.

W opracowaniach KAPE pojawia się szacunek, że modernizacja z odzyskiem ciepła może ograniczyć energię potrzebną do ogrzewania o około 50-80%. To dobry wynik, ale nie należy go czytać jak obietnicy bez warunków. Najwięcej zyskują domy szczelne, dobrze ocieplone i prawidłowo zbilansowane, a przy starych, nieszczelnych budynkach efekt bywa słabszy i instalacja wymaga większej liczby kompromisów. Właśnie dlatego ja patrzę na wentylację mechaniczną nie jak na pojedyncze urządzenie, tylko jak na system, który musi współpracować z budynkiem jako całością.

Najkrócej: w nowym domu taki układ opłaca się projektować od razu, bo późniejsze poprawki są droższe i trudniejsze. W modernizacji też jest to możliwe, ale rysunek musi być bardziej precyzyjny, a wykonanie bardziej ostrożne. Tę różnicę najlepiej sprawdza się jeszcze przed montażem, na samym schemacie.

Co sprawdzić na rysunku przed zleceniem montażu

  • Czy czerpnia i wyrzutnia są wyraźnie rozdzielone i nie pracują „na skróty”.
  • Czy nawiew trafia do salonu, sypialni i gabinetu, a wywiew do kuchni, łazienki, toalety i pomieszczeń pomocniczych.
  • Czy na schemacie widać bilans nawiewu i wywiewu, a nie tylko przebieg kanałów.
  • Czy centrala ma zapewniony dostęp serwisowy i miejsce na odprowadzenie skroplin.
  • Czy uwzględniono tłumienie hałasu, izolację przewodów i rozsądne długości tras.
  • Czy okap, kominek, klimatyzacja lub inne źródła powietrza nie kolidują z układem wentylacji.

Dobry schemat nie jest ozdobą projektu, tylko narzędziem kontroli. Jeśli pokazuje jasny podział stref, sensowny przepływ, bilans powietrza i dostęp do serwisu, instalacja ma duże szanse działać przewidywalnie przez lata. Gdy te elementy są rozmyte, lepiej wrócić do projektu zanim pojawią się sufity, zabudowy i kosztowne poprawki.

FAQ - Najczęstsze pytania

Schemat wentylacji mechanicznej to rysunek techniczny przedstawiający układ kanałów, centrali wentylacyjnej i punktów nawiewnych/wywiewnych. Służy do zrozumienia przepływu powietrza, oceny projektu i planowania instalacji, zapewniając świeże powietrze i usuwanie zużytego.

Kluczowe elementy to centrala wentylacyjna (rekuperator), kanały i rozdzielacze, nawiewniki i wywiewniki, filtry, odpływ skroplin oraz automatyka. Każdy z nich pełni ważną funkcję w zapewnieniu efektywnej wymiany powietrza i odzysku ciepła.

Powietrze nawiewane powinno trafiać do tzw. strefy czystej (salon, sypialnie), natomiast powietrze wywiewane powinno być usuwane ze strefy brudnej (kuchnia, łazienka, toaleta). Zapewnia to prawidłowy kierunek przepływu i usuwanie wilgoci oraz zapachów.

Najczęstsze błędy to brak projektu, zbyt długie kanały, złe umiejscowienie czerpni/wyrzutni, brak tłumików, rozregulowanie przepływów, zaniedbany serwis oraz kolizje z innymi źródłami powietrza (np. kominek, okap).

Pełna instalacja wentylacji mechanicznej w domu jednorodzinnym kosztuje zazwyczaj od 15 000 do 30 000 zł, a w bardziej złożonych przypadkach do 40 000 zł. Projekt to koszt 2 000-4 000 zł. Do tego dochodzą koszty eksploatacji, głównie wymiany filtrów.
