Instalacje amoniakalne rzadko są wyborem dla małych obiektów, ale w dużych chłodniach, mroźniach i zakładach produkcyjnych potrafią dać bardzo dobrą sprawność oraz niższe koszty pracy całego układu. W praktyce liczy się tu nie tylko sam czynnik chłodniczy, ale też sposób zaprojektowania maszynowni, wentylacji, automatyki i zabezpieczeń. W tym artykule pokazuję, jak taki system działa, kiedy ma sens, gdzie są jego mocne strony i jakie warunki trzeba spełnić już na etapie projektu budynku.
Najważniejsze informacje o chłodzeniu na amoniak
- Amoniak jako czynnik R717 ma bardzo dobre właściwości termodynamiczne i zerowy wpływ na GWP, ale wymaga rygorystycznego podejścia do bezpieczeństwa.
- To rozwiązanie opłaca się przede wszystkim w dużych obiektach: chłodniach przemysłowych, mroźniach, centrach logistycznych i zakładach spożywczych.
- Kluczowe są: wentylacja maszynowni, detekcja wycieków, automatyka odcinająca i dobrze zaprojektowana strefa serwisowa.
- W Polsce projekt trzeba od początku prowadzić z myślą o wymaganiach technicznych i dozorowych, a nie dopisywać zabezpieczenia na końcu.
- Najtańszy na starcie nie jest zwykle najlepszy w całym cyklu życia obiektu.
Co to są amoniakowe układy chłodnicze i gdzie mają sens
W praktyce mówimy o zamkniętym obiegu chłodniczym, w którym amoniak przejmuje ciepło z jednego miejsca i oddaje je w innym. To rozwiązanie znamy od lat, ale dziś wraca z nową siłą, bo dobrze pasuje do dużych instalacji, które pracują długo i mają wysokie zapotrzebowanie na chłód. Z mojego punktu widzenia to jedna z tych technologii, które nie są modne z samej zasady, tylko dlatego, że naprawdę dobrze działają tam, gdzie skala uzasadnia bardziej zaawansowany projekt.
Najczęściej spotyka się je w chłodniach warzyw, owoców, mięsa, nabiału, w mroźniach składowych, na liniach produkcyjnych i w dużych centrach dystrybucyjnych. W domu jednorodzinnym taki kierunek nie ma sensu ani ekonomicznie, ani organizacyjnie, bo wymagania bezpieczeństwa i serwisowe byłyby nieproporcjonalne do potrzeb. W dużym obiekcie sytuacja jest odwrotna: tu liczy się stabilność pracy, wydajność i możliwość kontroli kosztów energii przez wiele lat. Dlatego jeszcze przed wyborem technologii warto odpowiedzieć sobie nie na pytanie „czy to nowoczesne”, ale „czy to pasuje do skali mojego budynku”.Żeby dobrze ocenić opłacalność, trzeba najpierw zobaczyć, z czego taki układ się składa i gdzie naprawdę zaczyna się odpowiedzialny projekt.
Jak wygląda układ od środka i dlaczego każdy element ma znaczenie
W uproszczeniu są tu cztery główne obszary: sprężanie, skraplanie, rozprężanie i odparowanie czynnika. Brzmi podręcznikowo, ale na budowie i w eksploatacji znaczenie ma coś innego: jak szybko układ reaguje na zmiany obciążenia, jak łatwo go kontrolować i jak bardzo ograniczono ryzyko wycieku. W nowoczesnych projektach coraz częściej widzę podejście, które nie polega na „dużej rurze z amoniakiem wszędzie”, tylko na rozsądnym podziale instalacji i ograniczaniu ładunku tam, gdzie to możliwe.

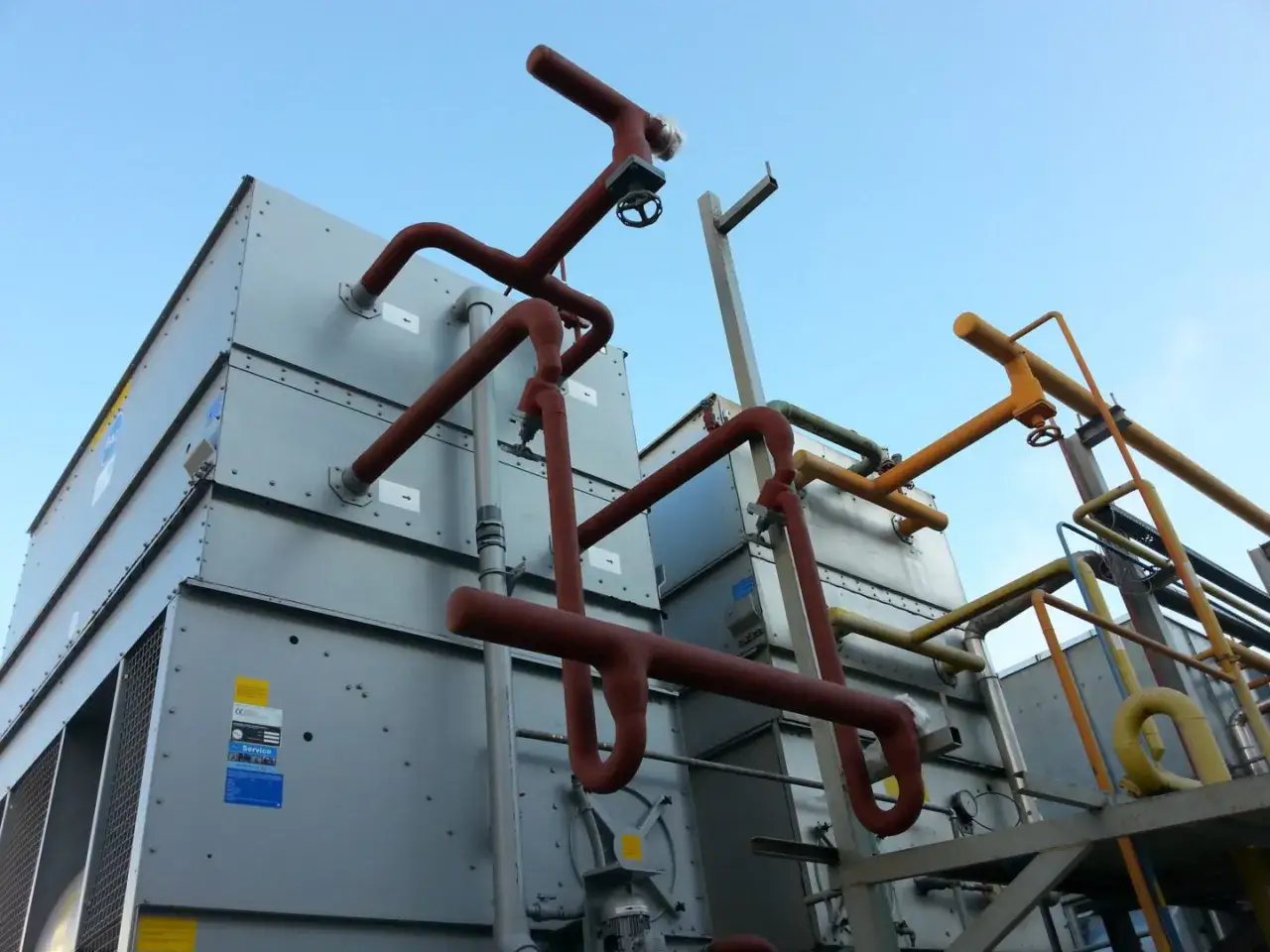

Sprężarka i skraplacz
Sprężarka podnosi ciśnienie par amoniaku, a skraplacz oddaje ciepło do otoczenia lub do medium pośredniego. To serce układu, bo od jego doboru zależą sprawność, hałas, drgania i zużycie energii. Jeśli projektant popełni tu błąd, reszta instalacji tylko go uwidoczni. Właśnie dlatego nie lubię uproszczeń typu „weźmy większą jednostkę i po problemie” - w chłodnictwie przemysłowym to zwykle kończy się stratą energii i większą awaryjnością.
Parownik i obieg pośredni
Parownik odbiera ciepło z komory chłodniczej lub procesu technologicznego. W większych obiektach często stosuje się układ pośredni, bo ogranicza ilość czynnika w poszczególnych strefach i ułatwia zarządzanie bezpieczeństwem. To ważne zwłaszcza w nowych halach i magazynach, gdzie od początku można zaplanować strefy funkcjonalne, trasy serwisowe i dostęp do urządzeń bez wchodzenia w konflikt z logistyką budynku.
Przeczytaj również: Fundament punktowy pod dom szkieletowy - Czy to na pewno oszczędność?
Automatyka oraz armatura bezpieczeństwa
Tu zaczyna się część, którą wielu inwestorów niedoszacowuje. Zawory odcinające, czujniki, alarmy, sterowanie awaryjne, odolejanie i odpowietrzanie nie są dodatkami „na wszelki wypadek”. One decydują o tym, czy instalację da się utrzymać w ryzach po latach eksploatacji. Jeżeli projekt obejmuje tylko sam obieg chłodniczy, a pomija logikę awaryjną, to tak naprawdę jest to projekt niepełny.
Wniosek jest prosty: sama technologia chłodzenia to dopiero początek. O powodzeniu decyduje to, jak zgra się ją z bryłą obiektu, maszynownią i codzienną eksploatacją, a to prowadzi wprost do pytania, dlaczego właśnie ten czynnik wciąż bywa wybierany.
Dlaczego inwestorzy nadal wybierają amoniak

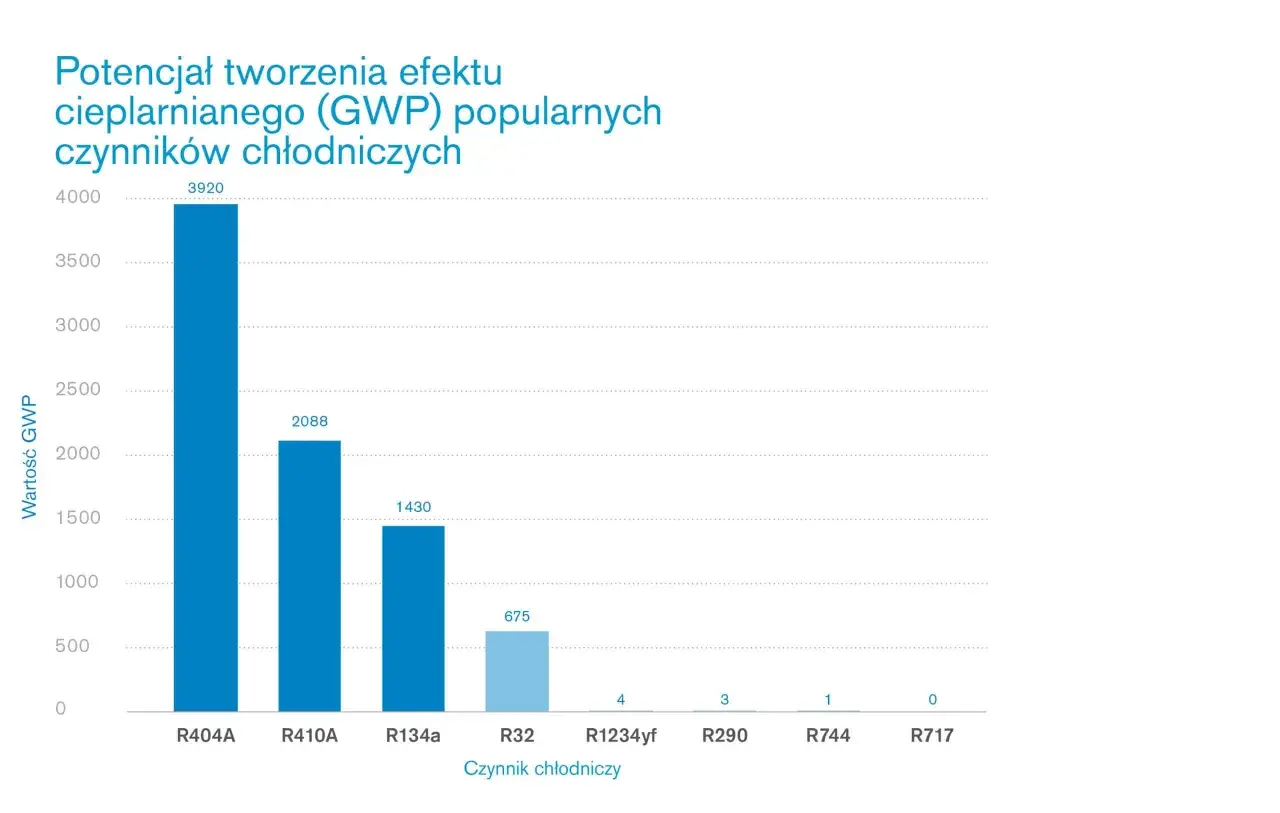

Najkrócej: bo trudno o drugi czynnik, który tak dobrze łączy wydajność energetyczną, dostępność i niski ślad środowiskowy. Z materiałów UDT wynika, że w dużych instalacjach przemysłowych naturalne czynniki chłodnicze, w tym R717, pozostają bardzo ważnym kierunkiem rozwoju, a amoniak ma nawet zerowy potencjał GWP. To nie jest marketingowy argument, tylko realna przewaga, którą widać szczególnie tam, gdzie układ pracuje praktycznie bez przerw przez cały rok.
Żeby łatwiej porównać podejścia, zestawiam je w skrócie:
| Czynnik / rozwiązanie | Największa zaleta | Największe ograniczenie | Gdzie zwykle ma sens |
|---|---|---|---|
| Amoniak (R717) | Bardzo dobra sprawność i brak wpływu na GWP | Wymaga bardzo dobrego bezpieczeństwa i doświadczonej obsługi | Duże chłodnie, mroźnie, zakłady produkcyjne |
| Dwutlenek węgla (R744) | Wysoka gęstość chłodnicza i dobre możliwości w układach kompaktowych | Wyższe ciśnienia robocze | Obiekty, w których ważna jest zwarta zabudowa i niska emisja |
| Nowoczesne czynniki syntetyczne | Niższy próg wejścia organizacyjnego | Coraz większa presja regulacyjna i środowiskowa | Mniejsze układy i instalacje, gdzie skala nie uzasadnia amoniaku |
W praktyce nie chodzi więc o to, czy jeden czynnik jest „lepszy” w oderwaniu od kontekstu. Chodzi o to, czy pasuje do konkretnego obiektu, budżetu energii i sposobu pracy budynku. A skoro mowa o budynku, to w przypadku amoniaku projekt instalacji i projekt architektury muszą iść razem od samego początku.
Bezpieczeństwo, wentylacja i wymagania projektowe w Polsce
To jest część, której nie wolno traktować jako formalności. Amoniak jest skuteczny, ale wymaga dyscypliny. Z materiałów ZPE wynika, że w maszynowniach i pomieszczeniach technicznych trzeba przewidzieć wentylację ciągłą z minimum 3-krotną wymianą powietrza na godzinę oraz wentylację awaryjną z minimum 10-krotną wymianą na godzinę. Do tego dochodzi ciągły pomiar stężenia amoniaku, sygnalizacja alarmowa, odpowiednio zaprojektowane wyjścia i właściwe oznakowanie.
W praktyce zwracam uwagę na kilka rzeczy, które często przesądzają o bezpieczeństwie bardziej niż sama specyfikacja urządzeń:
- Maszynownia nie może być przypadkowym pomieszczeniem. Musi mieć właściwą wentylację, dostęp serwisowy i logiczne oddzielenie od przestrzeni użytkowej.
- Instalacja elektryczna powinna być dopasowana do ryzyka. W strefach urządzeń amoniakalnych nie planuje się otwartego ognia, a rozwiązania elektryczne muszą uwzględniać warunki pracy w takim środowisku.
- Trzeba przewidzieć szybką reakcję na wyciek. Sam zapach nie wystarczy jako strategia bezpieczeństwa, choć amoniak zwykle łatwo wyczuć.
- Serwis ma być częścią projektu, nie improwizacją. Bez dostępu do armatury, zaworów i punktów kontroli późniejsza eksploatacja staje się droga i ryzykowna.
UDT przypomina też, że w przypadku zespołów o maksymalnym napełnieniu R717 przekraczającym 3000 kg trzeba przewidzieć zdalnie sterowany przyrząd odcinający na przewodzie cieczowym. To dobry przykład tego, że większe układy trzeba dzielić na logiczne części i projektować z myślą o ograniczeniu skutków ewentualnego rozszczelnienia, a nie tylko o samej wydajności chłodniczej.
Jeżeli ktoś planuje taki system w nowej hali, magazynie albo zakładzie produkcyjnym, to właśnie tu zapadają najważniejsze decyzje projektowe. Gdy ten etap jest dobrze przemyślany, łatwiej ocenić, kiedy taka inwestycja naprawdę się spina.
Kiedy instalacje amoniakalne naprawdę się opłacają
Najczęściej wtedy, gdy obiekt ma dużą i stałą potrzebę chłodzenia, a układ będzie pracował przez wiele godzin dziennie przez większość roku. W takim scenariuszu sprawność energetyczna zaczyna liczyć się bardziej niż niski koszt początkowy. Ja zwykle patrzę na to w prosty sposób: jeśli chłodnia ma zarabiać na sobie przez lata, to oszczędność na energii i stabilność pracy są ważniejsze niż skrócenie etapu budowy o kilka tygodni.
Taki system ma sens zwłaszcza wtedy, gdy:
- budujesz obiekt od zera i możesz od razu zaplanować maszynownię, wentylację oraz strefy techniczne,
- potrzebujesz dużej mocy chłodniczej, a nie jedynie kompaktowego urządzenia do małego pomieszczenia,
- masz zespół, który rozumie procedury BHP i serwis układów chłodniczych,
- chcesz ograniczyć ślad środowiskowy obiektu bez rezygnacji z wydajności,
- możesz zaakceptować wyższy poziom złożoności projektu i utrzymania.
Jeśli jednak inwestycja ma obsługiwać mały obiekt, a po stronie użytkownika nie ma gotowości do regularnych przeglądów, szkoleń i nadzoru, lepiej wybrać prostsze rozwiązanie. Przy małej skali amoniak bardzo często przegrywa nie techniką, tylko organizacją. I właśnie dlatego ostatni etap decyzji warto oprzeć na krótkiej, rzeczowej liście kontrolnej.
Co sprawdzić przed podpisaniem projektu chłodni na amoniak
Zanim projekt trafi do realizacji, zawsze sprawdzam, czy inwestor odpowiedział sobie na kilka bardzo konkretnych pytań. To oszczędza później nerwów, kosztów i przeróbek, których w tego typu obiektach nie da się robić „na szybko”.
- Czy maszynownia, trasy serwisowe i drogi ewakuacyjne są przewidziane już na etapie architektury?
- Czy instalacja została podzielona na logiczne strefy, aby ograniczyć skutki ewentualnego wycieku?
- Czy są zaplanowane czujniki stężenia, alarmy, wentylacja awaryjna i automatyczne odcięcie?
- Czy wykonawca ma realne doświadczenie w układach na R717, a nie tylko w ogólnym chłodnictwie?
- Czy w budżecie uwzględniono nie tylko urządzenia, ale też automatykę, zabezpieczenia, szkolenia i późniejszy serwis?
Jeżeli te punkty są domknięte, amoniak zwykle okazuje się jednym z najbardziej sensownych wyborów dla dużego obiektu chłodniczego. Jeśli nie, oszczędność na starcie bardzo szybko znika w kosztach przeróbek, przestojów i dodatkowych zabezpieczeń, których i tak nie da się uniknąć.
