Tabliczka znamionowa i kod typu pompy Wilo potrafią powiedzieć o urządzeniu więcej niż jego nazwa handlowa. Z tych oznaczeń odczytasz nie tylko serię i rozmiar przyłącza, ale też zakres wysokości podnoszenia, parametry elektryczne, klasę ochrony i warunki pracy, które mają znaczenie przy doborze, wymianie i serwisie. W instalacjach grzewczych i wentylacyjnych to szczególnie ważne, bo zły odczyt jednego symbolu potrafi skończyć się hałasem, niedogrzaniem albo niepotrzebnym poborem energii.
Najważniejsze informacje o oznaczeniach pomp Wilo
- Oznaczenia warto czytać w dwóch warstwach: kod typu mówi, co to za pompa, a tabliczka znamionowa potwierdza dane konkretnego egzemplarza.
- W kodzie modelu zwykle znajdziesz wielkość przyłącza, zakres wysokości podnoszenia, długość montażową, materiał albo wariant wykonania.

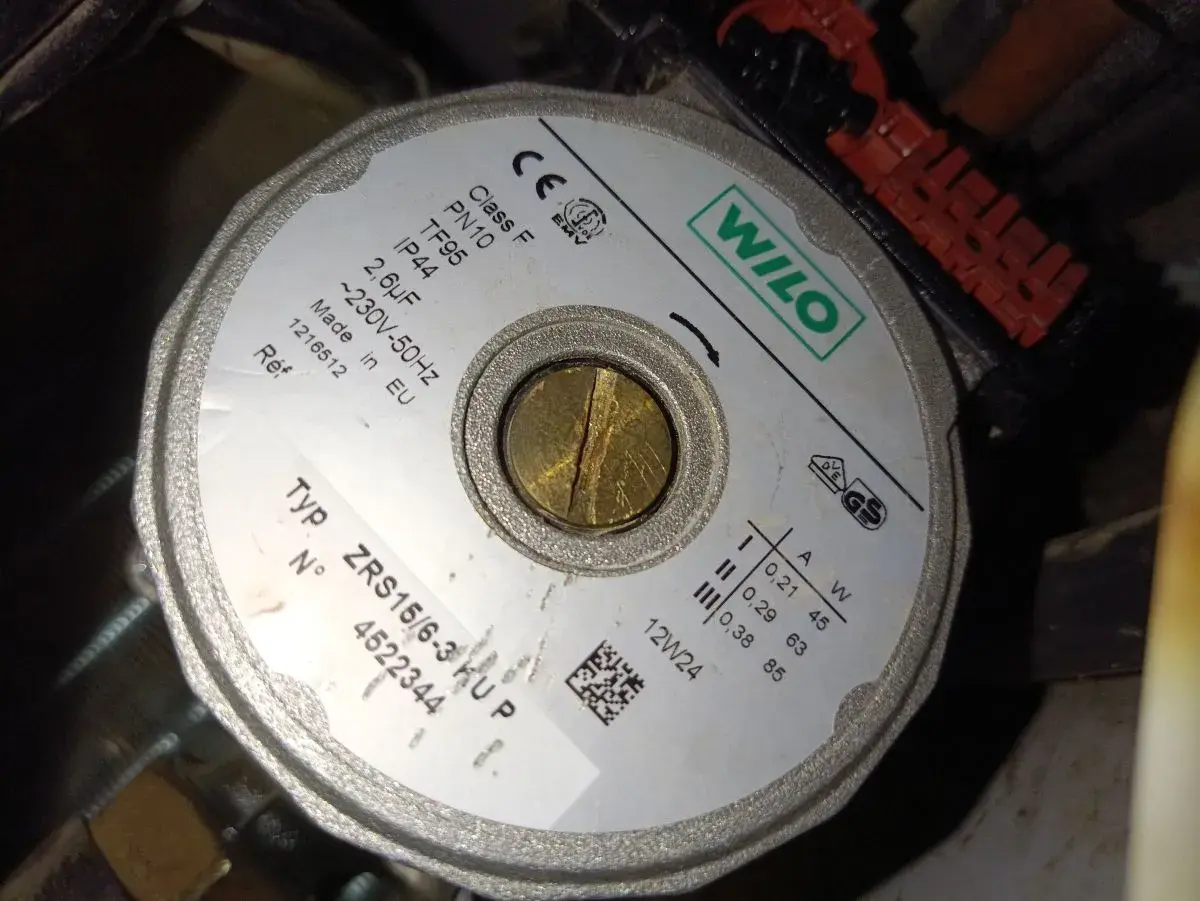

- Na tabliczce znamionowej sprawdzaj przede wszystkim napięcie, częstotliwość, prąd, stopień ochrony IP, numer artykułu i numer seryjny.
- W pompach do ogrzewania znaczenie ma też tryb regulacji, zwłaszcza Δp-v i Δp-c.
- Przy wymianie lub zamawianiu części najpewniejszy jest numer artykułu z tabliczki, a nie sama nazwa serii.
Jak wygląda układ oznaczeń na pompie Wilo
Ja zwykle rozdzielam oznaczenia na dwie warstwy: kod typu i tabliczkę znamionową. Kod typu mówi, z jakiej rodziny jest pompa i jaką ma geometrię, a tabliczka potwierdza parametry konkretnego egzemplarza. To ważne, bo dwie pompy z podobną nazwą mogą mieć inne przyłącza, inną długość montażową albo inny zakres pracy.
| Warstwa oznaczeń | Co zwykle zawiera | Po co to sprawdzam |
|---|---|---|
| Kod typu | Serię, wielkość przyłącza, zakres wysokości podnoszenia, długość montażową, czasem materiał, uszczelnienie lub wariant silnika | Żeby ocenić zgodność z instalacją i dobrać właściwy zamiennik |
| Tabliczka znamionowa | Napięcie, częstotliwość, prąd, moc, stopień ochrony IP, numer artykułu, numer seryjny, czasem EEI albo dane punktu pracy | Żeby bezpiecznie podłączyć pompę i jednoznacznie ją zidentyfikować |
W kompaktowych pompach obiegowych tabliczka bywa umieszczona na korpusie albo module sterującym. W większych pompach i jednostkach wielostopniowych pojawiają się dodatkowo skróty związane z punktem pracy, datą produkcji i silnikiem. Jeśli etykieta jest starta, nie zgaduję po obudowie ani po kolorze lakieru. Najpierw szukam typu, a potem porządkuję dane z dokumentacji. Z tego miejsca najprościej przejść do samego kodu modelu, bo właśnie on najczęściej budzi najwięcej pytań.
Kod modelu mówi więcej niż sama nazwa serii
Kod typu nie jest ozdobą katalogową. W praktyce rozbija pompę na kilka logicznych elementów, które mówią o rozmiarze, hydraulice i wykonaniu. Przykładowo w serii Yonos PICO zapis 25/1-6 130 oznacza średnicę przyłącza 25, zakres wysokości podnoszenia od 1 do 6 m i długość montażową 130 mm. W innych rodzinach zapis wygląda inaczej, dlatego zawsze czytam go w kontekście konkretnej serii, a nie według jednego uniwersalnego klucza.
| Przykład kodu | Jak go czytam | Co z tego wynika w praktyce |
|---|---|---|
| Yonos PICO1.0 25/1-6 130 | 25 = nominalna średnica przyłącza, 1-6 = zakres wysokości podnoszenia, 130 = długość montażowa | Sprawdzam, czy pompa pasuje wymiarowo i hydraulicznie do istniejącej instalacji |
| Medana CH1-LSP 204-6/E/A/10T | 204 = przepływ ok. 2 m3/h i 4 stopnie wirników, 6 = materiał hydrauliki, E = uszczelnienie EPDM, A = silnik 1~230 V 50 Hz, 10 = maksymalne ciśnienie, T = przyłącza gwintowane | Widzę od razu, z jakim typem pompy mam do czynienia i czy pasuje do warunków pracy |
Najczęstszy błąd? Ktoś porównuje tylko fragment nazwy i uznaje, że „prawie się zgadza”. W praktyce różnica w jednym członie kodu potrafi oznaczać inne przyłącze, inny materiał hydrauliki albo inny silnik. Dlatego po nazwie modelu zawsze sprawdzam parametry elektryczne, bo tam najłatwiej o kosztowną pomyłkę. To naturalnie prowadzi do danych zasilania i ochrony.
Parametry elektryczne i ochronne trzeba czytać bez zgadywania
W instalacjach grzewczych i wentylacyjnych najgroźniejsze pomyłki dotyczą zasilania. Na tabliczce szukam przede wszystkim napięcia, częstotliwości, prądu znamionowego, mocy i stopnia ochrony. W pompach elektronicznych dochodzi jeszcze ograniczenie dotyczące sposobu sterowania - jeśli producent zabrania regulacji fazowej, to nie jest to sugestia, tylko realne ryzyko uszkodzenia elektroniki.
| Oznaczenie | Znaczenie | Na co patrzę w praktyce |
|---|---|---|
| U | Napięcie zasilania | Czy instalacja ma dokładnie taki sam poziom zasilania |
| f | Częstotliwość sieci | Czy pompa jest przewidziana na 50 Hz, 60 Hz albo oba warianty |
| I | Prąd znamionowy | Czy zabezpieczenie i okablowanie są dobrane rozsądnie |
| P1 | Pobór mocy | Ile energii pompa pobiera z sieci |
| P2 | Moc znamionowa silnika | Jaką moc oddaje sam silnik w trybie pracy znamionowej |
| IP | Stopień ochrony obudowy | Jak dobrze pompa jest chroniona przed pyłem i wodą |
| EEI | Wskaźnik efektywności energetycznej | Czy pompa jest rozwiązaniem oszczędnym w eksploatacji |
| 1~ / 3~ | Zasilanie jednofazowe lub trójfazowe | Czy podłączenie zgadza się z instalacją elektryczną |
W serii Yonos PICO spotyka się na przykład zasilanie 1~230 V ±10%, 50/60 Hz i bezpiecznik zwłoczny 10 A. Producent wymaga też zasilania sinusoidalnym AC, więc sterowanie fazowe odpada. To brzmi technicznie, ale w praktyce chodzi o prostą rzecz: elektronika pompy ma pracować w warunkach, dla których została zaprojektowana. Jeśli napięcie albo częstotliwość nie pasują, nie ma sensu liczyć na „jakoś to będzie”. Kiedy zasilanie się zgadza, dopiero wtedy ma sens sprawdzić hydraulikę.
Hydraulika i warunki pracy decydują, czy pompa będzie działać cicho
Druga grupa oznaczeń dotyczy hydrauliki: przepływu, wysokości podnoszenia i ciśnienia roboczego. To właśnie one mówią, czy pompa „dowiezie” wodę do końca obiegu, czy będzie pracowała poza zakresem, generując hałas i niepotrzebne zużycie prądu. W praktyce to ważniejsze niż sama marka, bo źle dobrana pompa potrafi wyglądać poprawnie na papierze, a jednak nie pasować do instalacji.
| Symbol lub skrót | Znaczenie | Co sprawdzam przed montażem |
|---|---|---|
| Q | Przepływ | Czy instalacja potrzebuje takiej wydajności |
| H | Wysokość podnoszenia | Czy pompa pokona opory obiegu |
| QN / HN | Punkt pracy znamionowy | Czy pompa ma pracować tam, gdzie rzeczywiście potrzebuje tego instalacja |
| Hmax / Hmin | Maksymalna i minimalna wysokość podnoszenia | Czy zakres regulacji nie jest zbyt wąski albo zbyt szeroki |
| Pmax | Maksymalne dopuszczalne ciśnienie robocze | Czy instalacja nie przekroczy granicy bezpieczeństwa |
| T | Temperatura medium | Czy pompa nadaje się do danej temperatury wody lub mieszaniny z glikolem |
| Ciśnienie na ssaniu | Minimalne wymagane ciśnienie dopływu | Czy nie pojawi się kawitacja i hałas przy ssaniu |
W modelu Yonos PICO maksymalne ciśnienie robocze wynosi 10 bar, a zakres temperatur medium sięga od -10 do +95 °C. Dla niektórych pomp wielostopniowych zakres jest zupełnie inny, więc nie wolno przenosić parametrów między seriami. W dokumentacji jednej z pomp Wilo spotyka się też wymóg, żeby suma ciśnienia na ssaniu i ciśnienia przy zerowym wydatku była niższa od Pmax. To nie jest akademicki zapis. Jeśli instalacja pracuje za wysoko lub za gorąco, pompa zaczyna hałasować, a czasem po prostu pracuje poza swoim komfortowym zakresem. W układach z glikolem trzeba dodatkowo skorygować parametry, bo mieszanina nie zachowuje się jak czysta woda.
Ja przy takiej analizie zawsze pytam jeszcze o jedną rzecz: czy instalacja jest grzejnikowa, podłogowa, czy chłodnicza. Od tego zależy, jaki tryb regulacji będzie miał sens. I właśnie to jest kolejny krok.
Tryb pracy trzeba dobrać do instalacji, a nie do samej mocy
W ogrzewaniu i wentylacji równie ważny jak sama hydraulika jest tryb regulacji. W pompach z elektroniką najczęściej spotykam dwa podejścia: Δp-v, czyli zmienne ciśnienie różnicowe, oraz Δp-c, czyli stałe ciśnienie różnicowe. Pierwszy tryb dobrze działa w dwururowych instalacjach grzejnikowych, drugi zwykle lepiej pasuje do podłogówki, obiegów o bardziej stałej charakterystyce i układów, w których zależy nam na spokojnej pracy zaworów.
| Tryb | Gdzie ma sens | Co zyskujesz |
|---|---|---|
| Δp-v | Instalacje grzejnikowe z zaworami termostatycznymi | Mniejszy hałas na zaworach i lepsze dopasowanie do zmiennego zapotrzebowania |
| Δp-c | Podłogówka, układy jednorurowe, obiegi o bardziej stałym oporze | Stabilniejsza praca i przewidywalne ciśnienie w obiegu |
| Stała prędkość I/II/III | Prostsze układy i sytuacje, w których hydraulika nie wymaga ciągłej regulacji | Łatwiejsze ustawienie, ale zwykle mniejsza efektywność niż w trybach automatycznych |
W modelach elektronicznych przydają się też funkcje pomocnicze. W Yonos PICO funkcja odpowietrzania trwa 10 minut, a po jej zakończeniu pompa wraca do ustawień roboczych. Na ekranie widać też nastawę wysokości podnoszenia w krokach co 0,1 m. To drobiazg, ale właśnie takie szczegóły decydują o tym, czy uruchomienie przebiega sprawnie, czy zaczyna się od nerwowego szukania powietrza w instalacji. Kiedy znamy tryb pracy, pozostaje już tylko identyfikacja konkretnej sztuki do zamiany lub serwisu.
Oznaczenia pomagają dobrać zamiennik i zamówić właściwą część
Gdy dobieram zamiennik albo zamawiam część, nie ufam samej nazwie serii. Najpierw fotografuję tabliczkę, bo numer artykułu i numer seryjny są dużo pewniejsze niż opis zapamiętany z kotłowni. To na nich opiera się później identyfikacja wariantu, wersji silnika i osprzętu; w praktyce właśnie taki komplet danych najszybciej prowadzi do właściwego zamiennika.
- Kod typu - pozwala sprawdzić serię, rozmiar i podstawową geometrię pompy.
- Art.-No. - prowadzi do konkretnego wariantu produktu i ułatwia dobór części.
- S/N - identyfikuje dokładny egzemplarz i ułatwia serwis.
- U, f, I, IP - pokazują, czy pompa nadaje się do danej instalacji elektrycznej.
- Pmax i zakres temperatur - decydują o tym, czy pompa wytrzyma warunki pracy.
- Oznaczenie Ex - ma znaczenie tylko wtedy, gdy pompa pracuje w strefie zagrożonej wybuchem.
Jeśli tabliczka jest nieczytelna, porównuję wymiary i przyłącza, ale nie zgaduję klasy bezpieczeństwa. W wersjach Ex samo pasujące gniazdo czy flansza nie wystarcza - musi się zgadzać również oznaczenie na tabliczce. W strefach zagrożonych wybuchem to nie jest detal, tylko warunek bezpiecznej pracy, więc żadna „prawie identyczna” pompa nie powinna być tu podstawą decyzji. Zostaje już tylko prosta zasada, która porządkuje cały temat.
Dwie liczby i jeden kod, od których zaczynam przy każdej pompie Wilo
Gdy mam odczytać oznaczenia szybko i bez błędu, zaczynam zawsze od trzech rzeczy: kodu typu, zasilania oraz maksymalnego ciśnienia roboczego. Ten zestaw najczęściej mówi mi, czy pompa w ogóle nadaje się do danej instalacji, zanim jeszcze wejdę w szczegóły hydrauliczne. Dopiero potem sprawdzam przepływ, wysokość podnoszenia i tryb regulacji.
To prosta kolejność, ale bardzo skuteczna. Oszczędza czas przy wymianie, ogranicza ryzyko pomyłki i chroni przed montażem urządzenia, które z góry nie pasuje do systemu. Jeśli mam zostawić jedną praktyczną radę, to tę: trzymaj zdjęcie tabliczki znamionowej razem z dokumentacją kotłowni, bo po latach to właśnie ono ratuje najwięcej czasu.
A przy wymianie starszej pompy zawsze sprawdzam też długość montażową i rodzaj przyłącza, bo właśnie te dwie rzeczy najczęściej zdradzają, że „prawie taki sam” model wcale nie będzie pasował.
