W instalacji grzewczej domu elektroniczna pompa nie jest już tylko prostym napędem do przepychania wody. To element, który reaguje na zmiany zapotrzebowania, stabilizuje przepływ i ogranicza hałas oraz zużycie prądu. W praktyce decyduje o tym, czy podłogówka pracuje równo, grzejniki nie szumią, a ciepła woda wraca szybko do kranu.
Najważniejsze rzeczy o elektronicznej pompie obiegowej
- Najczęściej chodzi o bezdławnicową pompę obiegową z silnikiem ECM i płynną regulacją obrotów.
- Elektronika dopasowuje pracę pompy do oporu instalacji, więc urządzenie nie musi stale działać na maksymalnym biegu.
- W domu największy sens ma w ogrzewaniu podłogowym, układach grzejnikowych, cyrkulacji ciepłej wody i instalacjach z pompą ciepła.
- Najczęstsze błędy to przewymiarowanie, zły tryb pracy i montaż bez uwzględnienia hydrauliki całego układu.
- Dobrze dobrana pompa poprawia komfort, zmniejsza hałas i może wyraźnie obniżyć rachunki za energię.
Co w praktyce oznacza elektroniczna pompa obiegowa
Ja patrzę na taką pompę przede wszystkim jak na element regulacji, a nie tylko na mały silnik wpięty w rury. W nowoczesnej instalacji domowej pompa obiegowa ma utrzymać taki przepływ, żeby woda dotarła tam, gdzie jest potrzebna, ale bez niepotrzebnego „przepychu” i bez pracy na zapas. Gdy zapotrzebowanie spada, bo głowice termostatyczne się przymykają albo podłogówka kończy dogrzewanie strefy, pompa ma zejść z obrotów. Gdy obieg znów potrzebuje więcej energii, musi przyspieszyć.
To właśnie odróżnia elektronikę od prostych, starszych konstrukcji. W tradycyjnej pompie punkt pracy był dużo mniej elastyczny, więc często pracowała z większą mocą, niż było to potrzebne. W elektronicznej wersji sercem układu jest zwykle silnik ECM, czyli silnik z komutacją elektroniczną i często z magnesami trwałymi. Taki napęd łatwiej sterować i płynnie dopasować do zmiennego oporu instalacji.
W domu ma to bardzo praktyczne znaczenie. Jedna i ta sama pompa może zachowywać się inaczej w ogrzewaniu grzejnikowym, inaczej w podłogówce, a jeszcze inaczej w obiegu ciepłej wody użytkowej. To dlatego sensowna odpowiedź na pytanie o zasadę działania zaczyna się od pytania o konkretny układ, a nie od samego urządzenia. Żeby zobaczyć, skąd bierze się ta elastyczność, trzeba zajrzeć do środka pompy.
Jak zbudowana jest elektroniczna pompa obiegowa
W nowoczesnej pompie obiegowej nie ma nic przypadkowego. Każdy element ma wpływ na to, jak urządzenie reaguje na zmienne warunki w instalacji. Najważniejsze jest to, że w typowej wersji bezdławnicowej woda nie jest tylko medium transportowanym przez pompę, ale jednocześnie pomaga chłodzić i stabilizować pracę zespołu wirującego.
| Element | Rola w pracy pompy | Dlaczego ma znaczenie |
|---|---|---|
| Silnik ECM | Napędza wirnik i pozwala płynnie regulować obroty | Zużywa mniej energii i łatwiej dopasowuje się do zmiennego obciążenia |
| Wirnik | Wytwarza przepływ i różnicę ciśnień | To on odpowiada za realne „pchanie” wody przez instalację |
| Elektronika sterująca | Analizuje sygnały i zmienia prędkość pracy | Utrzymuje stabilność, ogranicza hałas i zmniejsza pobór prądu |
| Czujniki lub sygnał z automatyki | Informują pompę o temperaturze, ciśnieniu albo zapotrzebowaniu | Pozwalają urządzeniu reagować na rzeczywiste warunki, a nie tylko pracować „na sztywno” |
| Korpus i przyłącza | Łączą pompę z instalacją | Decydują o zgodności z układem, średnicą rur i łatwości montażu |
W praktyce pompa działa więc jak mały układ sterowania, a nie jak zwykły silnik. Elektronika porównuje to, czego instalacja potrzebuje w danym momencie, z tym, co pompa jest w stanie dostarczyć, i koryguje obroty. Dzięki temu nie ma sytuacji, w której urządzenie uparcie tłoczy wodę z tą samą siłą, mimo że połowa pętli została już przymknięta przez zawory albo termostaty. Sam mechanizm jest prosty w idei, ale bardzo skuteczny w codziennej pracy instalacji. Następny krok to zrozumienie, jak elektronika dobiera te obroty w praktyce.
Jak elektronika dopasowuje wydajność do instalacji
Najważniejsza różnica między zwykłą a elektroniczną pompą polega na tym, że ta druga nie musi działać według jednego sztywnego punktu. Zamiast tego może reagować na zmianę przepływu i oporów hydraulicznych. Właśnie dlatego dobrze dobrana pompa potrafi pracować ciszej, spokojniej i oszczędniej niż model bez regulacji.
W dokumentacji Wilo dla instalacji grzejnikowych i podłogowych najczęściej pojawiają się tryby Δp-v, Δp-c oraz Dynamic Adapt plus. To dobre przykłady, bo pokazują trzy różne sposoby myślenia o pracy pompy, od prostej regulacji ciśnienia po automatyczne dopasowanie do instalacji.
| Tryb pracy | Co robi | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| Δp-v | Obniża ciśnienie różnicowe, gdy zapotrzebowanie spada | Układy grzejnikowe z głowicami termostatycznymi | Dobrze ogranicza szumy i dławienie, ale wymaga poprawnego doboru |
| Δp-c | Utrzymuje stałe ciśnienie różnicowe | Podłogówka, rozdzielacze, obiegi z dużą liczbą pętli | Trzeba ustawić sensowny punkt pracy, bo zbyt wysoka nastawa szkodzi |
| Dynamic Adapt plus / AUTOADAPT | Analizuje układ i sam dopasowuje charakterystykę | Nowe instalacje, gdy zależy na prostszym uruchomieniu | Nie zastępuje dobrego projektu hydraulicznego |
| Stała prędkość | Pracuje cały czas z ustalonym biegiem | Proste, starsze układy albo czasowe rozwiązania zastępcze | Zwykle jest głośniejsza i mniej efektywna energetycznie |
W bardziej rozbudowanych systemach pompa może też dostawać zewnętrzny sygnał sterujący, na przykład PWM z automatyki kotła albo sterownika. To już poziom, na którym pompa przestaje być samodzielnym urządzeniem, a staje się wykonawczym elementem całego układu. Właśnie tu widać największą różnicę względem starszych rozwiązań: elektronika nie tylko zmienia obroty, ale też uczy się zachowania instalacji i reaguje na nie w czasie rzeczywistym. Według materiałów Grundfos nowsze pompy obiegowe potrafią obniżyć zużycie energii nawet o 80% względem klasycznych modeli, choć w praktyce efekt zależy od projektu, nastaw i faktycznego obciążenia systemu.
Ta oszczędność nie jest abstrakcją. Najłatwiej zobaczyć ją tam, gdzie obciążenie instalacji zmienia się w ciągu dnia, czyli w domu jednorodzinnym, który pracuje raz na pół gwizdka, a raz pełną mocą. To prowadzi do pytania, gdzie taka technologia daje najwięcej korzyści.Gdzie w domu ta technologia daje najwięcej
Elektroniczna pompa nie jest rozwiązaniem „do wszystkiego” w takim samym stopniu. Najlepiej wypada tam, gdzie instalacja regularnie zmienia opory i nie ma sensu tłoczyć wody zawsze z tą samą siłą. Właśnie dlatego w budowie domu najczęściej patrzę na nią przez pryzmat konkretnego obiegu, a nie samej marki czy mocy z katalogu.
Ogrzewanie podłogowe
To jeden z najlepszych scenariuszy dla pompy elektronicznej. Pętle podłogówki są dłuższe, instalacja ma większe opory hydrauliczne, a zapotrzebowanie potrafi zmieniać się wraz z zamykaniem siłowników i termostatów pokojowych. W takim układzie dobrze dobrana pompa utrzymuje stabilny przepływ bez niepotrzebnego hałasu. Jeśli wszystko działa prawidłowo, użytkownik nie słyszy pracy pompy, tylko czuje równą temperaturę podłogi.
Układ grzejnikowy
Tu przewagę daje regulacja proporcjonalna. Gdy głowice termostatyczne przymykają grzejniki, pompa nie musi dalej pompować z pełną siłą. Zmniejsza obroty, ogranicza szumy w zaworach i zmniejsza dławienie. To ważne zwłaszcza w domach, w których jedne pomieszczenia dogrzewają się szybciej niż inne. W praktyce dobry tryb pracy bywa tu ważniejszy niż sama „moc” pompy.

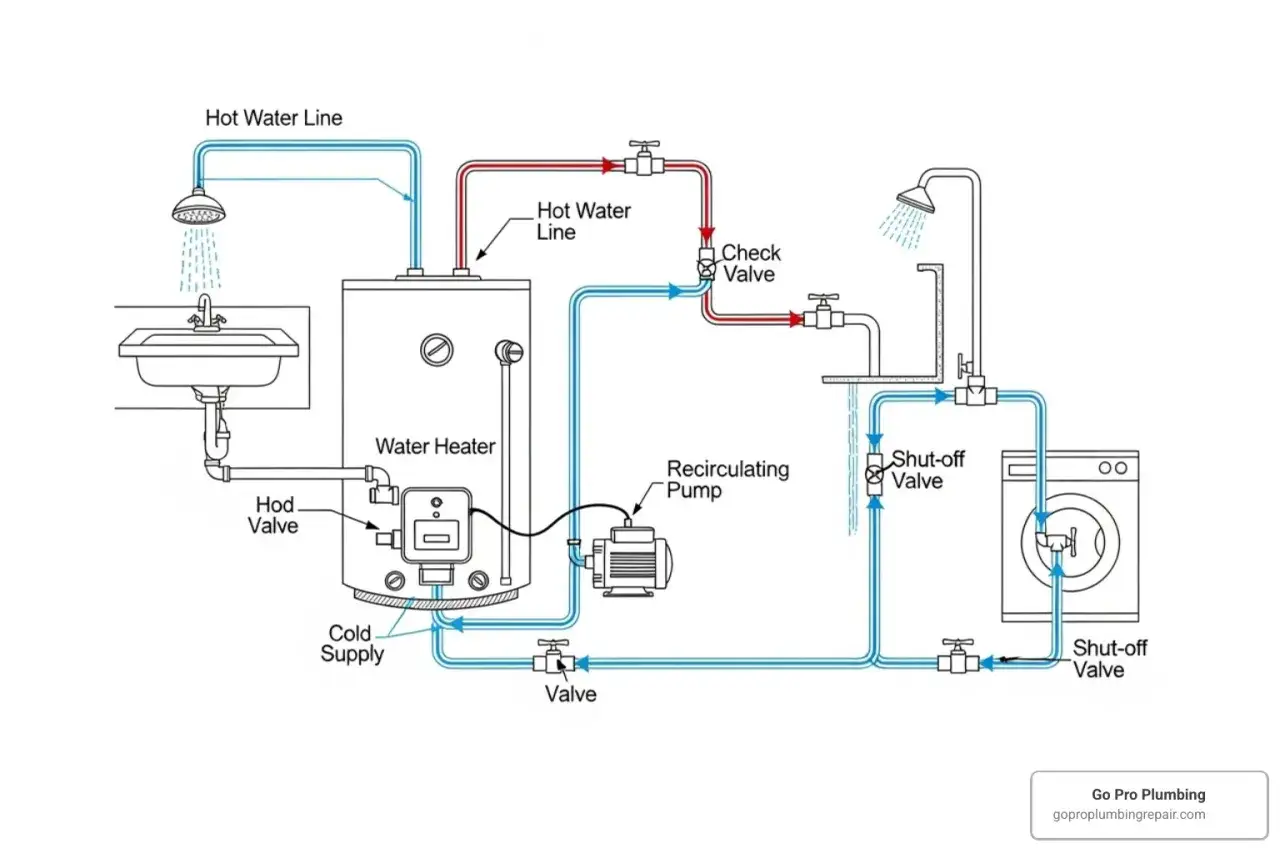

Cyrkulacja ciepłej wody użytkowej
W tym zastosowaniu chodzi przede wszystkim o komfort i ograniczenie strat wody. Pompa utrzymuje ciepłą wodę blisko punktów poboru, więc nie trzeba długo spuszczać zimnej wody z kranu. W małych domowych układach cyrkulacyjnych elektroniczne modele potrafią pracować przy poborze zaledwie kilku watów, podczas gdy starsze jednostki zużywają wielokrotnie więcej. To jeden z tych przypadków, w których różnica jest odczuwalna zarówno na rachunku, jak i przy codziennym użytkowaniu.
Przeczytaj również: Fundament punktowy pod dom szkieletowy - Czy to na pewno oszczędność?
Pompa ciepła i układy niskotemperaturowe
Nowoczesne źródła ciepła lubią instalacje o stabilnym przepływie i niskiej temperaturze zasilania. Elektroniczna pompa pomaga utrzymać to, co dla pompy ciepła jest najważniejsze, czyli przewidywalny obieg i brak zbędnych skoków hydraulicznych. Jeżeli układ jest dobrze zaprojektowany, pompa współpracuje z nim płynnie, bez ciągłego korygowania nastaw. Ale tu jest też granica możliwości: jeżeli instalacja została źle zbilansowana, sama elektronika nie naprawi błędów projektowych.
Skoro zastosowanie zależy od układu, sensowny dobór zaczyna się od projektu, a nie od katalogu. I to właśnie zwykle najbardziej pomaga uniknąć kosztownych pomyłek.
Jak dobrać pompę do projektu domu
Na etapie budowy domu nie warto wybierać pompy „na oko”. Zbyt słaby model nie zapewni przepływu, a zbyt mocny nie zrobi instalacji lepszej, tylko bardziej hałaśliwą i mniej ekonomiczną. Najczęstszy błąd, jaki widzę, to kupowanie pompy pod samą średnicę przyłącza albo pod nazwę serii, bez sprawdzenia rzeczywistego punktu pracy.
- Najpierw określ typ obiegu. Inaczej dobiera się pompę do podłogówki, inaczej do grzejników, a jeszcze inaczej do cyrkulacji CWU.
- Sprawdź wymagany przepływ i opory hydrauliczne. To one mówią, ile „wysiłku” ma wykonać pompa, żeby układ działał poprawnie.
- Dobierz tryb regulacji. Do grzejników z termostatami zwykle lepsza jest regulacja proporcjonalna, a do podłogówki stałe ciśnienie albo automatyczna adaptacja.
- Zweryfikuj wysokość podnoszenia. W domach jednorodzinnych często spotyka się modele oznaczane jako 25/4, 25/6 albo 25/8, ale sam symbol nie wystarcza, bo liczy się cały układ.
- Sprawdź temperaturę medium, sposób montażu i zasilanie. To szczególnie ważne przy kotłowni połączonej z buforem, wymiennikiem albo pompą ciepła.
| Co sprawdzić przed zakupem | Dlaczego to ważne | Efekt błędnego wyboru |
|---|---|---|
| Typ instalacji | Decyduje o trybie pracy i wymaganiach hydraulicznych | Hałas, słaby przepływ albo nadmierne zużycie prądu |
| Wymagany przepływ | Określa, ile wody pompa ma realnie przenieść | Niedogrzanie części domu lub przegrzewanie instalacji |
| Wysokość podnoszenia | Pokazuje zdolność pokonania oporów układu | Za mała pompa nie „przepchnie” obiegu |
| Tryb sterowania | Wpływa na komfort, oszczędność i poziom hałasu | Pompa pracuje nieadekwatnie do potrzeb |
| Warunki montażu | Decydują o trwałości i serwisowalności | Problemy z odpowietrzaniem, zanieczyszczeniami i dostępem serwisowym |
Najrozsądniej jest dobierać pompę nie pod maksymalną możliwą wydajność, tylko pod realny punkt pracy instalacji. To właśnie ten detal odróżnia rozsądną decyzję od zakupu „na wszelki wypadek”. Gdy projekt jest już sensownie policzony, trzeba jeszcze dopilnować montażu i uruchomienia, bo tutaj najłatwiej zepsuć nawet dobre urządzenie.
Na co zwrócić uwagę przy montażu i eksploatacji
Nawet najlepsza pompa nie będzie działać dobrze, jeśli instalacja jest zapowietrzona, zabrudzona albo źle ustawiona. W praktyce to właśnie etap montażu najczęściej rozstrzyga o tym, czy urządzenie będzie pracować cicho i stabilnie, czy zacznie hałasować, szarpać przepływem i wymagać ciągłych poprawek.
- Odpowietrz instalację po napełnieniu. Powietrze w układzie bardzo szybko obniża komfort i może powodować głośną pracę pompy.
- Przepłucz instalację po pracach budowlanych. Resztki brudu, opiłki i szlam z montażu potrafią skrócić żywotność urządzenia.
- Nie ignoruj filtra i separatora zanieczyszczeń. Przy nowych domach to nie jest detal, tylko zabezpieczenie całego obiegu.
- Ustaw właściwy tryb pracy. Zły tryb potrafi zepsuć komfort bardziej niż sama jakość pompy.
- Sprawdź pozycję montażową i kierunek przepływu. Pompa musi być osadzona zgodnie z zaleceniami producenta, inaczej nie wykorzysta swojego potencjału.
- Skontroluj zachowanie po pierwszym uruchomieniu. Jeśli słychać szum na zaworach albo temperatura w pomieszczeniach jest nierówna, problem zwykle nie leży w samej elektronice, tylko w nastawach lub hydraulice.

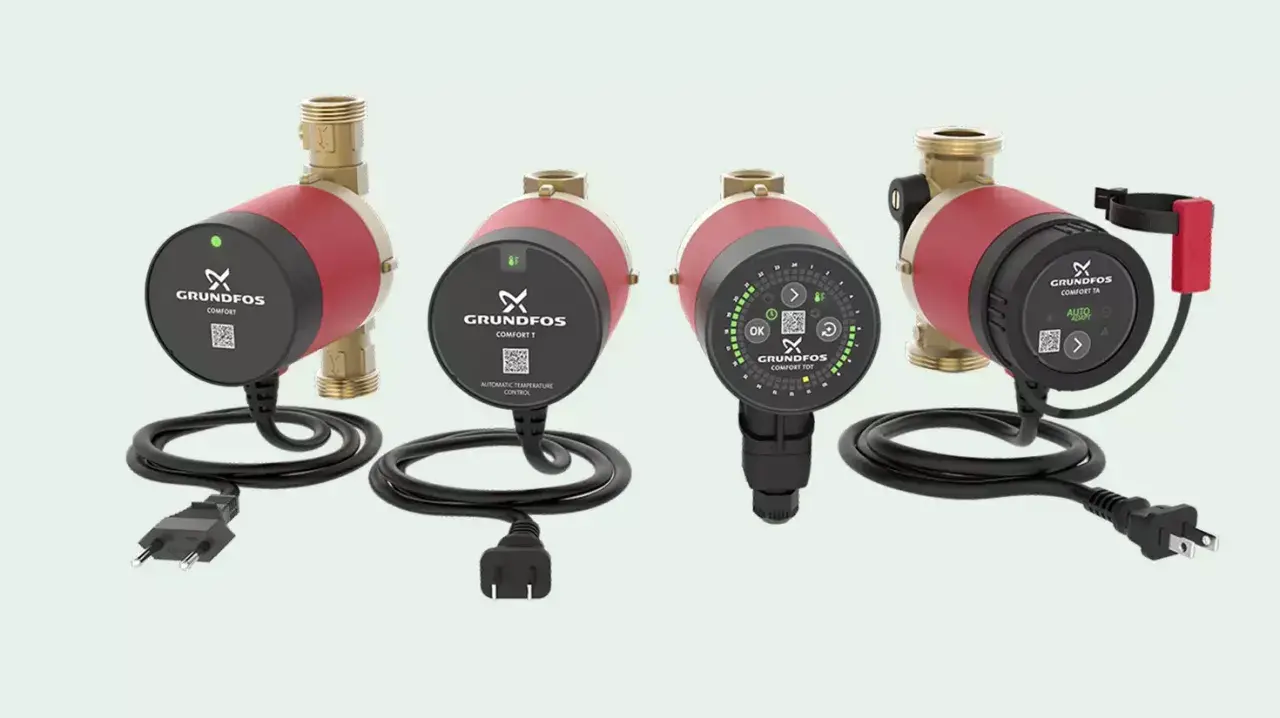

W materiałach Grundfos widać dobrze, jak duża może być różnica między starym a nowoczesnym rozwiązaniem: klasyczna pompa potrafi pobierać około 84 W, a elektroniczna w trybie adaptacyjnym schodzić nawet do 5 W. To dobry przykład, bo pokazuje, że oszczędność nie wynika z marketingu, tylko z realnej zmiany sposobu pracy. Równie ważne są funkcje typu automatyczne odpowietrzanie czy odblokowanie po dłuższym postoju, ale one pomagają tylko wtedy, gdy instalacja jest zrobiona poprawnie od początku.
Jeśli mam wskazać jedną rzecz, którą warto dopilnować przy odbiorze instalacji, to jest nią nie sam model pompy, ale ustawienie obiegu, odpowietrzenie i zapis nastaw. W dobrze zaprojektowanym domu elektroniczna pompa ma po prostu pracować cicho, oszczędnie i bez ciągłego przypominania o sobie, a to najlepiej widać dopiero po pierwszych tygodniach normalnego użytkowania.
