W praktyce dobrze wykonane łączenie krokwi decyduje o tym, czy dach będzie pracował równo, czy zacznie się rozjeżdżać w newralgicznych punktach. Poniżej pokazuję, kiedy wystarczy zacios albo stalowy łącznik, kiedy potrzebna jest nakładka, a kiedy trzeba przeprojektować fragment więźby wokół komina. To ma być konkretna, wykonawcza instrukcja, a nie ogólna teoria o drewnie.
Najważniejsze zasady, które warto znać przed montażem więźby
- Nie każde zetknięcie drewna jest połączeniem nośnym, więc najpierw trzeba ustalić, jak pracuje dany węzeł.
- Zacios daje pewne oparcie, ale zbyt głębokie wycięcie osłabia przekrój krokwi.
- Łączniki stalowe wzmacniają połączenie, lecz muszą być dobrane do konkretnego systemu i obciążenia.
- Przy kominie nie opiera się więźby na murze komina, tylko robi się wymian i zostawia dylatację.
- W dachu liczy się nie tylko sama wytrzymałość, ale też geometria, szczelność i możliwość poprawnej obróbki blacharskiej.
Co trzeba ustalić, zanim połączysz krokwie
Zanim w ogóle biorę do ręki piłę albo wkrętarkę, sprawdzam, czy dany węzeł ma przenosić obciążenie, czy tylko ustawić geometrię połaci. To ważne rozróżnienie, bo inaczej pracuje krokiew oparta na murłacie, inaczej element dochodzący do kalenicy, a jeszcze inaczej rafter przecinany przez komin lub lukarnę.
W praktyce patrzę na cztery rzeczy: typ więźby, rozpiętość dachu, miejsce podparcia i obecność przeszkód w połaci. Murłata to belka oparta na wieńcu ściany, do której kotwi się krokwie, a płatew to podłużna belka przejmująca część obciążeń i przekazująca je dalej na słupy lub ściany nośne. Jeśli te role są jasne, łatwiej dobrać detal zamiast „ratować” dach przypadkowym cięciem.
W więźbie nie chodzi więc o to, żeby dwa elementy po prostu do siebie przylegały. Chodzi o to, żeby siły miały drogę przejścia przez konstrukcję bez osłabiania drewna i bez tworzenia punktów, w których po latach pojawi się luz albo pęknięcie.
Najpewniejsze metody połączeń w praktyce
Na budowie najczęściej widzę kilka rozwiązań, które wracają w różnych odmianach. Jedne są typowe dla klasycznej więźby krokwiowej, inne dla dachów z płatwiami, a jeszcze inne dla prefabrykowanych wiązarów. Poniżej zestawiam je tak, jak patrzy na nie wykonawca, a nie katalog producenta.
| Metoda | Gdzie stosuję | Co daje | Ograniczenia |
|---|---|---|---|

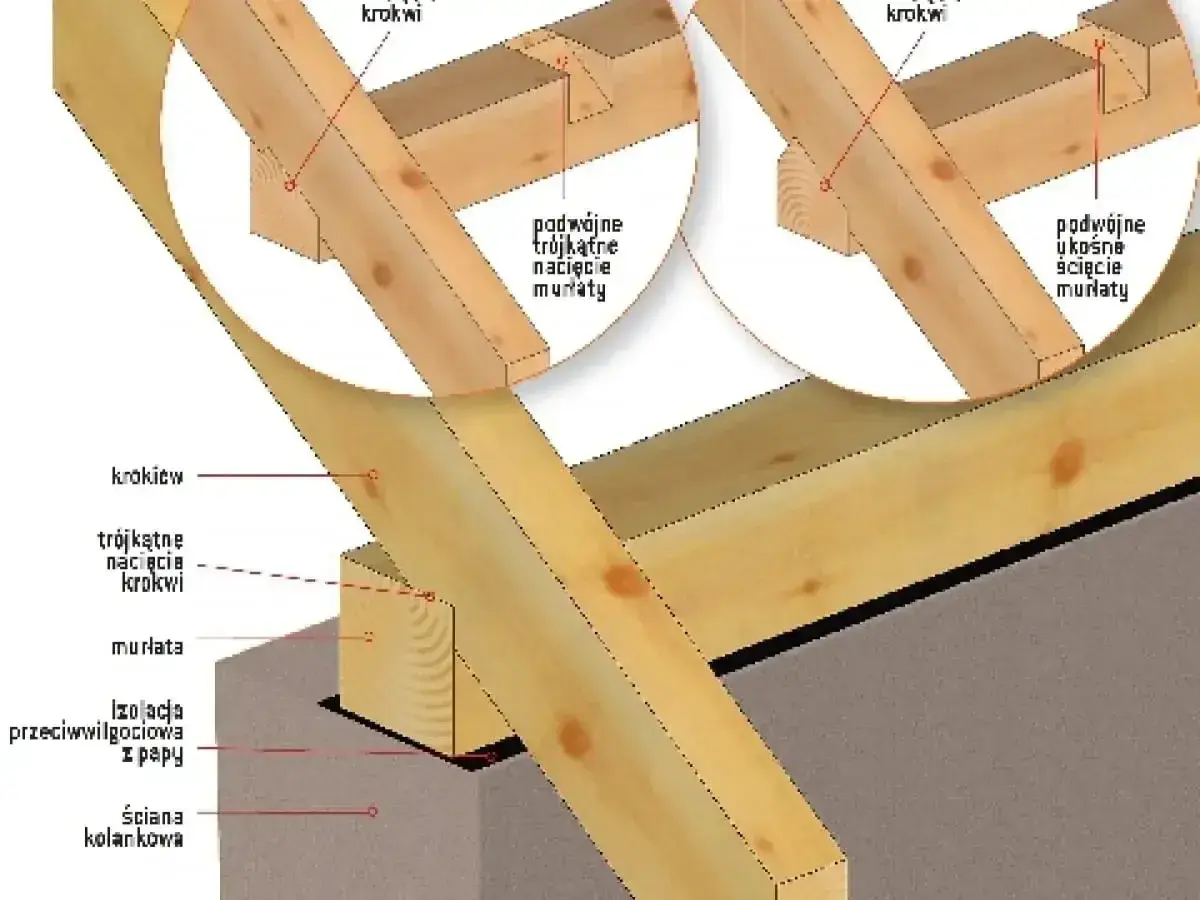

| Zacios na murłacie | Na styku krokwi z murłatą | Pewne oparcie i stabilne przeniesienie sił pionowych | Nie wolno wycinać zbyt głęboko, bo osłabiasz przekrój |

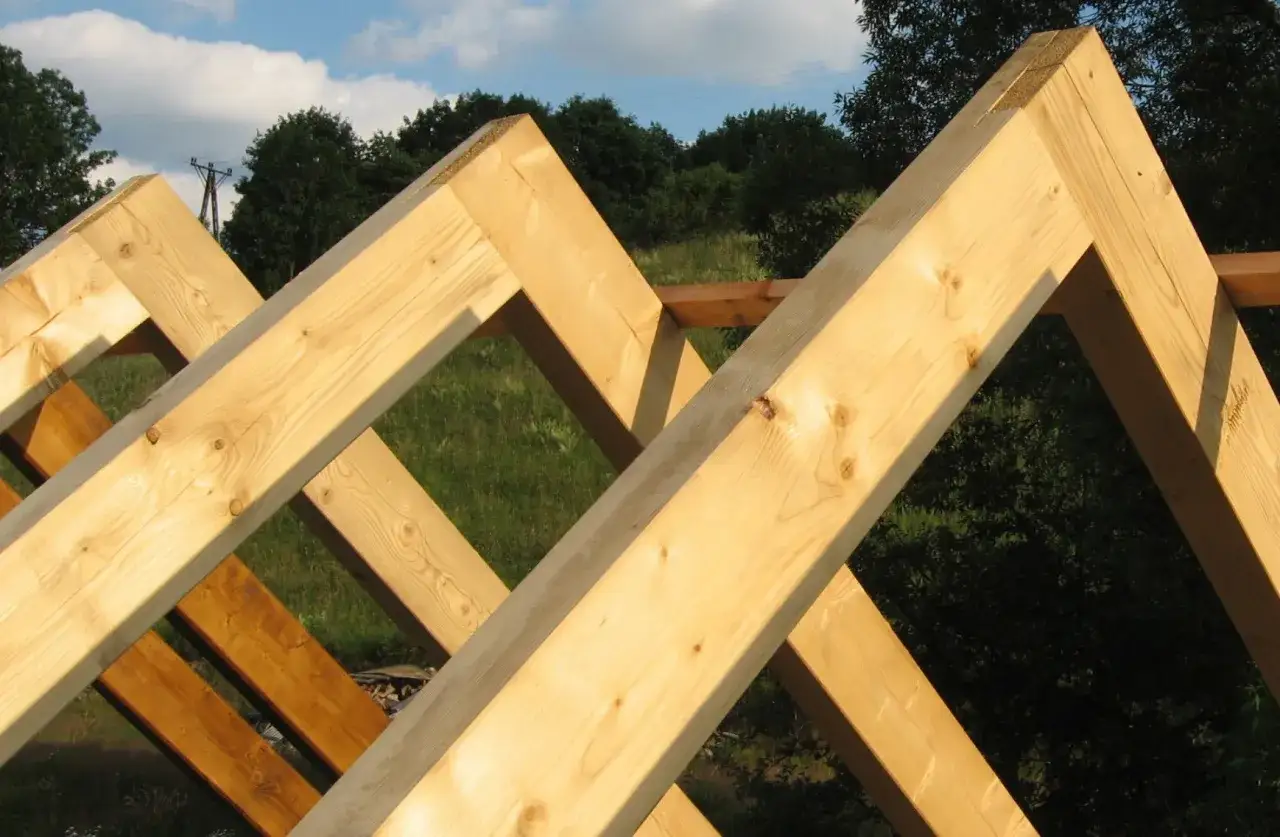

| Styk przy kalenicy | W górnym węźle połaci | Ustawia geometrię dachu i utrzymuje linię połaci | Wymaga dokładnych kątów i dobrej kontroli montażu |
| Nakładka i śruby | Gdy trzeba scalić dwa odcinki jednego elementu | Daje mocne, czytelne połączenie na długości | Wymaga miejsca na zakład i właściwego rozstawu łączników |
| Łączniki stalowe | Jako wzmocnienie połączeń krokwi, płatwi i murłaty | Podnoszą sztywność i poprawiają pracę węzła | Muszą być dobrane do systemu, a nie „na oko” |
| Płytki kolczaste | W prefabrykowanych wiązarach | Zapewniają powtarzalność i wysoką precyzję | To rozwiązanie fabryczne, a nie do swobodnego domontowania na budowie |
Jedna rzecz bywa mylona najczęściej: deska kalenicowa nie zawsze pełni tę samą funkcję co belka kalenicowa. Pierwsza często porządkuje ustawienie krokwi, druga może rzeczywiście przenosić obciążenia konstrukcyjne. Właśnie dlatego nie polegam na samym „wyglądzie” złącza, tylko na tym, jak ma ono pracować w projekcie.
Jeśli mam wskazać rozwiązanie najbardziej uniwersalne, to nie będzie nim jeden magiczny detal, tylko połączenie poprawnego zaciosu, odpowiedniego łącznika i dokładnego trasowania. To właśnie ten zestaw najczęściej daje stabilny dach, a nie pojedynczy element z katalogu.
Jak wykonać połączenie bez osłabiania drewna
Największe szkody na budowie robi nie brak łącznika, tylko zbyt agresywne cięcie i brak kontroli wymiaru. Dobrze przygotowany detal zaczyna się od przymiarki na sucho, a nie od docinania „na wszelki wypadek”.
- Najpierw sprawdzam kąt połaci i długość elementu w projekcie albo na szablonie.
- Trasuję zacios tak, żeby oparcie było pełne, ale bez nadmiernego wycięcia w strefie nośnej.
- Przymierzam krokiew przed finalnym montażem, bo mały błąd na tym etapie później kumuluje się w całej połaci.
- Dopiero potem dobieram łączniki: kątowniki, wkręty konstrukcyjne, śruby lub elementy systemowe producenta.
- Na końcu kontroluję linię dachu i docisk, bo element, który „trzyma”, ale stoi krzywo, i tak będzie problemem przy pokryciu.
W tym miejscu jestem dość konserwatywny: nie poprawiam geometrii samym łącznikiem. Jeśli krokiew jest źle docięta, to żaden wkręt nie załatwi sprawy bez konsekwencji. Łącznik ma wspierać statykę, a nie udawać precyzję obróbki drewna.
Warto też pamiętać o stanie materiału. Suche, proste drewno pracuje przewidywalnie. Wilgotny albo skręcony element potrafi rozregulować nawet dobrze zaprojektowany węzeł, bo po wysychaniu zaczyna luzować styki i zmieniać docisk łączników.
Gdy komin przecina układ więźby
Przy kominie nie szukam skrótu. Jeżeli przewód lub jego obudowa wchodzi w strefę krokwi, rozwiązaniem jest wymian, czyli układ dodatkowych belek przejmujących obciążenie z przeciętego elementu i przekazujących je na sąsiednie krokwie. To bezpieczniejsze niż podpieranie drewna na murze komina albo przypadkowe podcinanie krokwi do „pasowania”.
W tej strefie trzeba też zachować dylatację, czyli świadomy odstęp między elementami palnymi a kominem. Przy nieosłoniętych elementach drewnianych przyjmuje się zwykle około 30 cm, a przy odpowiedniej osłonie ogniochronnej odstęp bywa redukowany do 15 cm. To jednak nie jest liczba, którą należy stosować mechanicznie do każdego przypadku, bo ostatecznie liczy się system kominowy, jego obudowa i dokumentacja projektowa.
- Nie prowadzę krokwi przez ścianę komina.
- Nie opieram więźby na kominie, nawet jeśli „na szybko” wygląda to stabilnie.
- Nie zamykam połaci, zanim nie mam pewności, że wymian przenosi obciążenia poprawnie.
- Nie zostawiam obróbki komina na koniec bez wcześniejszego sprawdzenia geometrii dachu.
To właśnie wokół komina najłatwiej o błąd, który później kosztuje podwójnie: raz przy poprawkach konstrukcyjnych, drugi raz przy uszczelnianiu pokrycia. Jeśli komin nie mieści się w naturalnym układzie połaci, trzeba to rozwiązać na poziomie więźby, a nie na etapie blachy.
Najczęstsze błędy, które psują nośność
Widziałem już połączenia, które z zewnątrz wyglądały poprawnie, ale po rozebraniu okazywało się, że ich realna nośność była słaba. Najczęstszy problem? Zbyt mało myślenia o pracy drewna, a za dużo o tym, jak „to jakoś zamknąć”.
- Zbyt głęboki zacios, który osłabia przekrój krokwi dokładnie tam, gdzie działa największe zginanie.
- Łączenie tylko na zwykłe wkręty budowlane, bez sprawdzenia ich klasy i przeznaczenia konstrukcyjnego.
- Brak docisku przy montażu, przez co połączenie pracuje od pierwszego sezonu grzewczego.
- Mieszanie przypadkowych łączników zamiast użycia systemu przewidzianego przez projekt lub producenta.
- Ignorowanie wilgotności drewna, przez co po wyschnięciu wszystko zaczyna się minimalnie rozjeżdżać.
- Zmiana układu krokwi przy kominie bez wymianu i bez kontroli odległości od elementów palnych.
Jeśli miałbym wskazać jeden błąd szczególnie kosztowny, byłoby to „oszczędzanie” na precyzji. W konstrukcji drewnianej milimetry szybko zamieniają się w centymetry na końcu połaci, a centymetry w nieszczelność, skrzypienie albo lokalne przeciążenie.
Druga rzecz to przesadne zaufanie do samego metalu. Łącznik stalowy jest świetnym wsparciem, ale nie naprawia źle wykonanego cięcia, nie prostuje skręconej krokwi i nie zastępuje obliczeń statycznych tam, gdzie w grę wchodzi większa rozpiętość albo komin w środku połaci.
Co sprawdzam przed zamknięciem dachu
Na finiszu patrzę już nie tylko na konstrukcję, ale też na to, czy dach da się poprawnie wykończyć i serwisować. Dobrze wykonany detal powinien być czytelny, sztywny i możliwy do zabezpieczenia przed wodą oraz ogniem w strefach wrażliwych.
- Czy wszystkie krokwie mają ten sam kąt i tworzą równą linię połaci.
- Czy zacios nie jest za głęboki i nie osłabił przekroju nośnego.
- Czy łączniki są zgodne z założeniem projektowym i zamontowane w pełnym układzie.
- Czy komin ma zachowaną dylatację i nie koliduje z elementami więźby.
- Czy wymian rzeczywiście przejął obciążenia z przeciętego elementu.
- Czy połączenie nie utrudni późniejszej obróbki blacharskiej i wentylacji połaci.
W praktyce dobra więźba to nie ta, która wygląda efektownie na etapie montażu, tylko ta, która po zamknięciu dachu nadal zachowuje geometrię, nie pracuje nadmiernie i nie generuje poprawek przy kominie. Jeśli trzymasz się projektu, nie osłabiasz drewna cięciem i nie traktujesz strefy przy kominie jak miejsca na kompromis, dach odwdzięczy się spokojną pracą przez lata.
