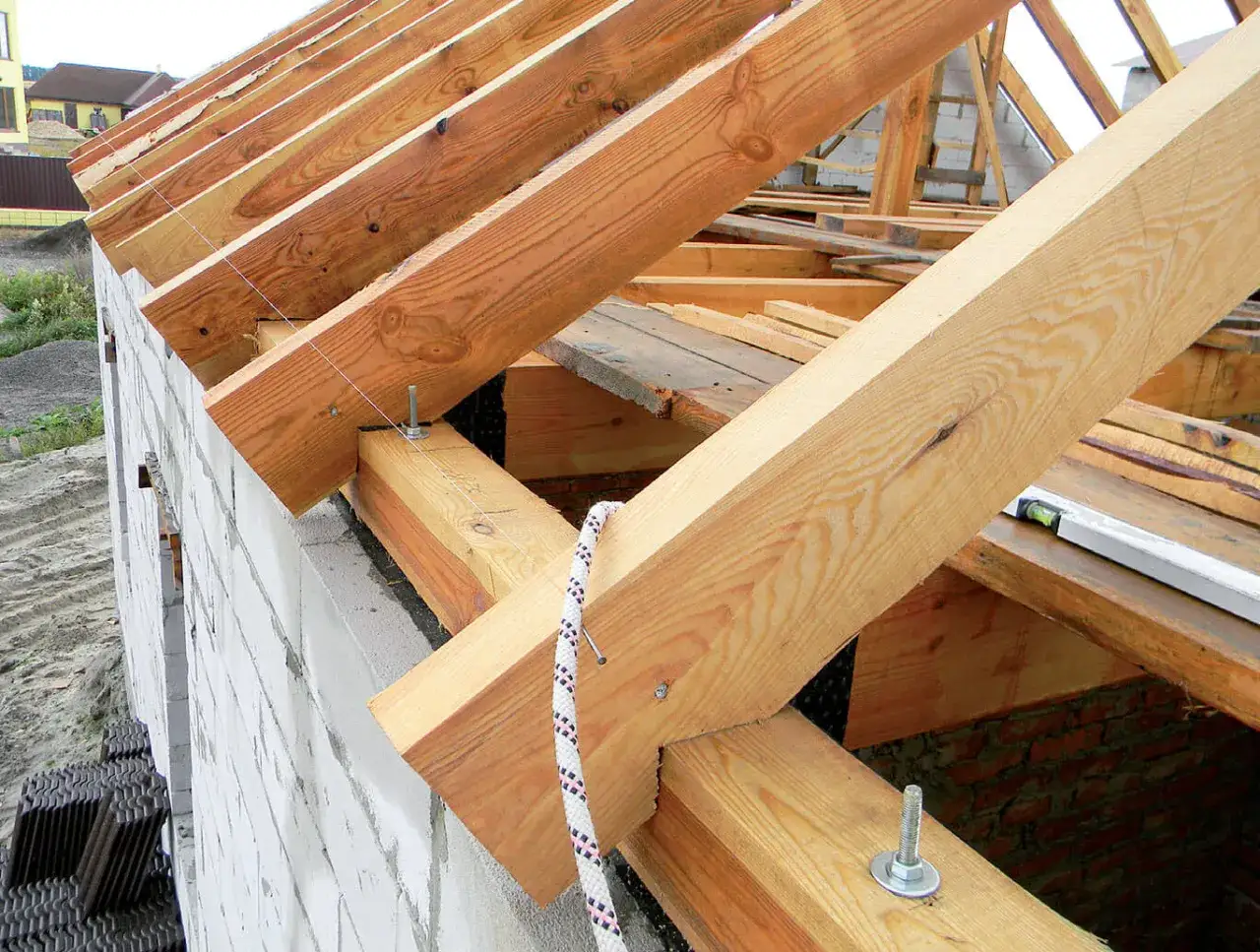

Montaż łącznika krokwiowego wydaje się prostą czynnością, ale w praktyce to właśnie na tym etapie najłatwiej popełnić błąd, który osłabi całą więźbę. Dobrze dobrany element pomaga przenieść siły od wiatru, stabilizuje połączenie krokwi z murłatą lub innym elementem nośnym i trzyma geometrię dachu tam, gdzie przewidział ją projekt. Poniżej pokazuję, jak podejść do tego technicznie: od wyboru wariantu, przez sam montaż, aż po typowe błędy przy dachach z kominem i przerwami w połaci.
Najpierw sprawdź dobór, dokumentację i sposób mocowania
- Nie dobieram łącznika „na oko” - liczy się kąt połaci, przekrój drewna, rodzaj podłoża i układ prawej lub lewej strony.
- Wiele modeli występuje w długościach 170, 210, 250 i 290 mm, więc rozmiar ma realny wpływ na montaż.
- Do złączy ciesielskich używa się systemowych gwoździ lub wkrętów wskazanych przez producenta, a nie przypadkowych łączników.
- Przy niektórych złączach trzeba wykonać zacios, czyli wycięcie w krokwi zapewniające pełne oparcie.
- Jeśli w połaci jest komin, lukarna albo inna przerwa, sam łącznik nie zastąpi poprawnego zaprojektowania układu więźby.
Czym jest łącznik krokwiowy i kiedy ma sens

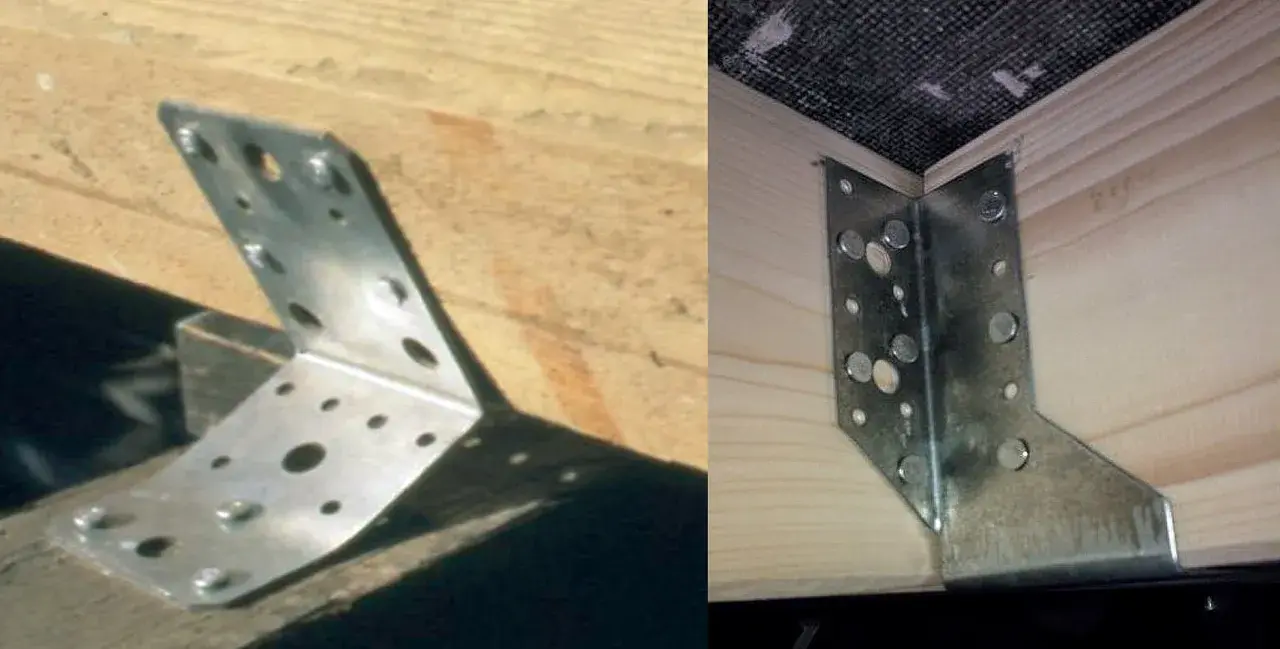

Łącznik krokwiowy to stalowy element złączy ciesielskich, którego zadaniem jest usztywnienie połączenia w więźbie dachowej. Najczęściej pracuje tam, gdzie krokiew łączy się z murłatą, płatwią albo innym elementem drewnianym, a w niektórych systemach także z podłożem betonowym. W praktyce nie chodzi tylko o „przykręcenie blachy”, ale o to, żeby połączenie przejmowało obciążenia od ciężaru dachu, śniegu i podrywu wiatru.
Ja traktuję taki element jako część systemu, nie jako uniwersalną łatkę. Jeżeli dach ma prostą geometrię, odpowiedni spadek i czytelny układ krokwi, łącznik porządkuje pracę połączenia i przyspiesza montaż. Gdy wchodzą w grę większe obciążenia, nietypowy spadek połaci albo miejsca osłabione przez komin, trzeba już myśleć szerzej niż tylko o samej blasze.
Właśnie dlatego przed zakupem nie pytam „czy to będzie pasować?”, tylko „do jakiego układu ma to pracować i na jakich warunkach?”. To prowadzi wprost do doboru właściwego wariantu, bo tu najłatwiej o kosztowną pomyłkę.
Jak dobrać właściwy wariant do więźby
W dobieraniu łącznika kluczowe są cztery rzeczy: kierunek montażu, długość, rodzaj podłoża i zakres pracy dla kąta nachylenia dachu. Dla porządku rozdzielam to w praktyce tak, jak robiłbym to na budowie albo w warsztacie prefabrykacyjnym.| Co sprawdzam | Dlaczego to ważne | Na co zwracam uwagę |
|---|---|---|
| Kierunek lewy/prawy | Wersje lustrzane nie są zamienne i muszą pasować do układu połaci | Dobieram element zgodny z rysunkiem montażowym, a nie tylko z nazwą handlową |
| Długość łącznika | Wpływa na strefę mocowania i wygodę osadzenia krokwi | Najczęściej spotkasz długości 170, 210, 250 i 290 mm |
| Rodzaj podłoża | Inaczej mocuje się drewno do drewna, a inaczej drewno do betonu | Nie mieszam tych rozwiązań i nie zakładam, że jedna blacha pasuje do wszystkiego |
| Kąt nachylenia połaci | Nie każdy model pracuje poprawnie w każdym spadku dachu | W katalogach spotyka się zakresy pracy, np. 30-60 stopni |
| Powłoka i grubość stali | To ma znaczenie przy wilgoci, ekspozycji i trwałości połączenia | W praktyce liczy się nie tylko sama stal, ale też odporność antykorozyjna |
Nośność charakterystyczna to nie ozdobny parametr z karty produktu, tylko wartość z badań, która pokazuje, jak połączenie zachowuje się w określonych warunkach. Jeżeli producent przewiduje dla danego złącza ETA albo deklarację właściwości użytkowych, traktuję to jako punkt odniesienia, a nie marketingowy dodatek. Przy dachach nie lubię zgadywania, bo tu różnica między „pasuje” a „pracuje bezpiecznie” bywa naprawdę duża.
Po dobraniu wariantu przechodzę do montażu, bo właśnie na etapie osadzania elementu widać, czy projekt został dobrze zrozumiany.
Montaż łącznika krok po kroku
Najpierw ustawiam się z dokumentacją i sprawdzam, czy element jest przewidziany do konkretnego układu. Jeśli producent rozróżnia wersję lewą i prawą, nie improwizuję na budowie, tylko biorę właściwy wariant od razu. To oszczędza przeróbek, a w więźbie przeróbka prawie zawsze kosztuje więcej niż poprawny start.
-
Przymiarka i oznaczenie miejsca
Przykładam łącznik do elementu nośnego i sprawdzam, czy otwory montażowe są dostępne, a sama geometria złącza pasuje do kąta połaci. Przy dachach o małym spadku nie chcę, żeby mocowanie przechodziło przez środek zaciosu, bo wtedy łatwo o ześlizgnięcie po pionowej płaszczyźnie murłaty albo płatwi. -
Przygotowanie drewna
Jeżeli złącze wymaga zaciosu, wykonuję go tak, by krokiew miała pełne oparcie i rzeczywisty punkt docisku. Zacios to nie dekoracyjne wycięcie, tylko miejsce, w którym element ma pracować. Jeśli jest zbyt płytki albo źle ustawiony, łącznik nie zrekompensuje błędu. -
Osadzenie łącznika
Mocuję blachę zgodnie z instrukcją producenta, nie rozwiercam otworów i nie zamieniam ich miejscami. W niektórych złączach część otworów służy do przyspieszenia montażu, ale tylko wtedy, gdy katalog dopuszcza mocowanie częściowe. Tu nie ma miejsca na intuicję. -
Ustawienie krokwi
Dociskam krokiew do łącznika tak, żeby oparła się na całej przewidzianej powierzchni. Nie zostawiam luzu „na później”, bo po przykręceniu pokrycia dachowego drobna niedokładność zamienia się w stałe naprężenie. To właśnie moment, w którym geometria połączenia ma większe znaczenie niż sam wygląd blachy. -
Kontrola końcowa
Na końcu sprawdzam liczbę łączników, ich rozmieszczenie, głębokość osadzenia i to, czy drewno nie pęka przy krawędzi. Jeżeli coś wygląda „prawie dobrze”, to w konstrukcji dachowej zwykle znaczy, że trzeba wrócić o krok i poprawić detal.
Po takim montażu przechodzę do drugiego krytycznego elementu, czyli doboru samych gwoździ lub wkrętów, bo to one decydują o tym, czy złącze wykorzysta swoją nośność.
Jakie łączniki i wkręty naprawdę pasują do połączenia
Tu widzę najwięcej błędów na budowie. Ktoś kupuje stalowy łącznik, a potem przykręca go zwykłymi wkrętami do drewna albo, gorzej, przypadkowymi czarnymi wkrętami do suchej zabudowy. Taki skrót nie daje tego samego efektu, co systemowe mocowanie przewidziane przez producenta.
| Sposób mocowania | Co daje | Ograniczenie | Kiedy ma sens |
|---|---|---|---|
| Pełne gwoździowanie systemowe | Najlepiej wykorzystuje deklarowaną nośność złącza | Wymaga więcej czasu i staranności | Gdy projekt zakłada pełne mocowanie i liczy się maksymalna nośność |
| Gwoździowanie częściowe | Przyspiesza montaż | Zmniejsza nośność, trzeba zachować rozstaw z instrukcji | Przy seryjnych, powtarzalnych połączeniach i wtedy, gdy katalog to dopuszcza |
| Wkręty systemowe do złączy | Ułatwiają montaż i korektę położenia | Tylko wtedy, gdy dana konfiguracja jest przewidziana w dokumentacji | W prefabrykacji i w miejscach, gdzie ważna jest szybkość oraz możliwość drobnej korekty |
Systemowe znaczy tu dokładnie tyle, że złącze i łącznik są zaprojektowane razem jako jeden układ. To ważne, bo zmiana typu, średnicy albo długości łącznika może obniżyć nośność nawet wtedy, gdy wszystko wygląda poprawnie. Ja zawsze sprawdzam, czy producent dopuszcza konkretny gwóźdź albo wkręt i czy zmiana nie wymaga dodatkowych obliczeń.
W praktyce dobrze działa zasada prosta, choć mało efektowna: jeśli producent wskazuje gwoździe pierścieniowe, biorę gwoździe pierścieniowe; jeśli dopuszcza wkręty systemowe, korzystam z tych w tabeli. Mniej tu miejsca na kreatywność niż w wykończeniówce, ale właśnie o to chodzi. Gdy to już jest jasne, warto zobaczyć, jakie błędy najczęściej psują cały efekt.
Najczęstsze błędy, które osłabiają dach
- Dobór przypadkowych łączników - zwykłe wkręty do drewna, papowe albo g-k nie zastępują łączników systemowych.
- Pomijanie rozstawu otworów - jeśli katalog dopuszcza mocowanie częściowe, to tylko w określonej liczbie i układzie, nie „na czuja”.
- Odwrócenie wersji lewej i prawej - to drobiazg, który potrafi wymusić demontaż i osłabić estetykę oraz geometrię połączenia.
- Zacios wykonany niedokładnie - krokiew nie ma pełnego oparcia, a łącznik zaczyna pracować w warunkach innych niż przewidziane.
- Nieprawidłowy kąt wkręcania - łącznik musi być osadzony zgodnie z instrukcją, bo zbyt skośne prowadzenie mocowania może sprzyjać ześlizgiwaniu.
- Ignorowanie zabezpieczenia antykorozyjnego - w wilgotnym środowisku lub w bardziej narażonych strefach dachu to realny problem trwałości.
- Udawanie, że komin nic nie zmienia - przecięta krokiew, źle zaprojektowana przerwa lub brak wymian to nie jest miejsce na „dobicie blachą”.
Przy małym kącie nachylenia dachu zwracam jeszcze uwagę na to, by mocowanie nie przechodziło przez środek zaciosu. Taki błąd może spowodować obsunięcie łącznika po pionowej powierzchni, a wtedy cały układ traci sens. To jedna z tych rzeczy, które są niewidoczne po zabudowie, ale później robią różnicę przy obciążeniu.
Jeśli dach ma komin, lukarnę albo duże rozstawy krokwi, sam łącznik to za mało. Wtedy wchodzimy w obszar, gdzie trzeba spojrzeć na całą konstrukcję, a nie tylko na jeden detal.
Gdy w grę wchodzi komin, lukarna albo duży rozstaw krokwi
W okolicach komina konstrukcja dachu prawie nigdy nie jest „normalna” w sensie montażowym. Trzeba przerwać układ krokwi, wprowadzić wymiany, często podwoić elementy nośne i dopilnować, żeby obciążenia miały nową, czytelną drogę przepływu. Tu łącznik krokwiowy pomaga, ale nie naprawia błędnej geometrii.
Ja przy takich miejscach patrzę najpierw na projekt, potem na detale wykonawcze, a dopiero na końcu na sam element stalowy. Komin, kosz dachowy czy lukarna zmieniają pracę całej połaci, więc dokładanie mocniejszej blachy bez przemyślenia układu to pozorna oszczędność. Czasem lepszym ruchem jest podwójna krokiew, dodatkowa płatew albo zmiana punktu podparcia niż walka z problemem samymi łącznikami.
Jeśli dach będzie kryty ciężkim pokryciem, pracuje w strefie silnego wiatru albo ma nietypową geometrię, nie zakładam, że jeden typ łącznika wystarczy wszędzie. W takich warunkach projektant lub konstruktor powinien potwierdzić układ połączeń, a wykonawca ma go po prostu odtworzyć. To bezpieczniejsze i zwykle tańsze niż poprawki po odbiorze.
Po tych trudniejszych przypadkach zostaje jeszcze krótka kontrola przed zamknięciem połaci, bo to ostatni moment, żeby wyłapać drobiazgi bez dużych kosztów.
Zanim dach dostanie pokrycie, sprawdź jeszcze te detale
- Czy masz właściwy wariant lewy albo prawy i zgodny z rysunkiem montażowym.
- Czy wszystkie łączniki są systemowe i odpowiadają tabeli producenta.
- Czy krokiew ma pełne oparcie i nie „wisi” na samych mocowaniach.
- Czy liczba użytych gwoździ lub wkrętów zgadza się z dokumentacją.
- Czy w strefach przy kominie, lukarnie i załamaniach połaci układ konstrukcji został rzeczywiście przeprojektowany.
- Czy powłoka ochronna łącznika pasuje do warunków, w jakich będzie pracował dach.
W praktyce to właśnie te detale odróżniają poprawny montaż od połączenia, które tylko wygląda solidnie. Jeśli trzymasz się dokumentacji, używasz systemowych łączników i nie ignorujesz geometrii dachu, łącznik krokwiowy robi dokładnie to, do czego został przewidziany: wzmacnia więźbę i pomaga jej bezpiecznie przenosić obciążenia przez lata.
