Połączenie dachu z wieńcem żelbetowym wygląda z zewnątrz jak drobiazg, ale w praktyce decyduje o tym, czy wiązary będą pracowały zgodnie z projektem i bez niepotrzebnych naprężeń. Ten tekst pokazuje, jak wygląda mocowanie wiązarów do wieńca, kiedy takie rozwiązanie ma sens, kiedy lepiej zostawić murłatę oraz jakie złącza, kotwy i błędy montażowe mają tu największe znaczenie. Jeśli chcesz uniknąć poprawiania dachu po montażu, warto podejść do tego detalu bardzo rzeczowo.
Najważniejsze informacje o połączeniu wiązarów z wieńcem
- Nie ma jednego uniwersalnego detalu - sposób mocowania powinien wynikać z projektu, geometrii budynku i schematu pracy wiązara.
- Bezpośrednie oparcie na wieńcu jest sensowne przy precyzyjnych, prefabrykowanych wiązarach i dobrze przygotowanym betonie.
- Murłata nadal bywa praktyczna, bo wyrównuje poziom i odcina drewno od betonu, ale wnosi dodatkowy element do układu.
- Najczęściej stosuje się kątowniki wzmocnione lub regulowane, pręty gwintowane, kotwy chemiczne i systemowe gwoździe CNA.
- Podpora przesuwna nie jest detalem kosmetycznym - jeśli projekt ją przewiduje, trzeba ją odtworzyć dokładnie.
- Najwięcej problemów robią krzywy wieniec, brak izolacji, zły dobór łączników i montaż „na oko”.
Kiedy warto oprzeć wiązary bezpośrednio na wieńcu
Ja patrzę na to tak: jeśli konstrukcja jest prefabrykowana, a wieniec ma dobrą geometrię, bezpośrednie oparcie wiązarów na betonie potrafi uprościć cały dach. Znika jeden warstwowy element pośredni, mniej rzeczy może się rozjechać, a połączenie da się oprzeć na systemowych złączach zaprojektowanych właśnie do takiej pracy. To rozwiązanie ma jednak sens tylko wtedy, gdy projekt i wykonanie idą w parze, a nie wtedy, gdy ktoś chce „zaoszczędzić” na murłacie bez sprawdzenia skutków.

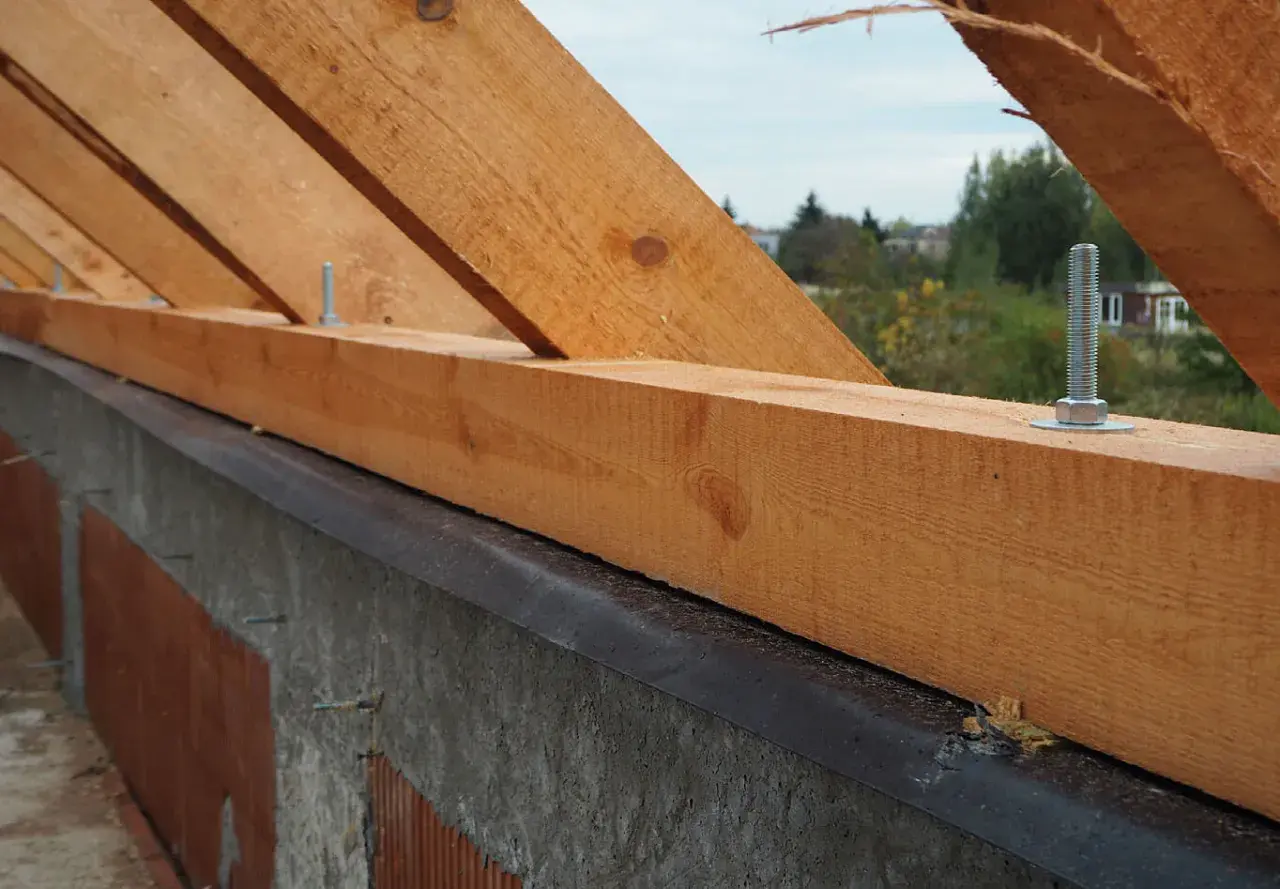

Murłata nadal bywa rozsądna, szczególnie gdy trzeba wyrównać poziom, skorygować drobne nierówności wieńca albo uzyskać wygodniejszy punkt podparcia dla skrajnych elementów połaci. Działa też jak bufor między betonem a drewnem, co ułatwia izolację przeciwwilgociową. W zamian dochodzi jednak dodatkowy materiał, dodatkowe kotwienie i jeden element więcej, który może pracować skurczowo.
| Rozwiązanie | Kiedy ma sens | Co zyskujesz | Na co uważać |
|---|---|---|---|
| Bezpośrednie oparcie na wieńcu | Przy prefabrykowanych wiązarach i dobrze wypoziomowanym wieńcu | Mniej warstw, prostszy detal, niższa zabudowa | Trzeba bardzo dokładnie dobrać złącze, kotwy i izolację |
| Murłata na wieńcu | Gdy potrzebna jest korekta poziomu lub wygodniejsze podparcie połaci | Łatwiejsze wyrównanie i separacja drewna od betonu | Dochodzi skurcz drewna, dodatkowe kotwienie i większa liczba etapów |
W praktyce najlepsza decyzja zapada wtedy, gdy projektant uwzględnia nie tylko nośność, ale też warunki montażu na budowie. Od tego przechodzę już do złączy, bo to one zamieniają założenie projektowe w realne połączenie konstrukcji.
Jakie złącza i kotwy stosuje się najczęściej
Nie lubię skrótu myślowego w stylu „dajcie jakiś kątownik”. W takim detalu liczy się nie tylko sam łącznik, ale też to, czy ma on pracować jako podpora przesuwna, czy nieprzesuwna, oraz czym jest przytwierdzony do drewna i do betonu. Dla prefabrykowanych wiązarów najczęściej stosuje się kątowniki wzmocnione lub regulowane, bo pozwalają dobrze odtworzyć model statyczny belki swobodnie podpartej.
| Element | Rola w połączeniu | Kiedy go wybieram | Praktyczna uwaga |
|---|---|---|---|
| Kątownik wzmocniony lub regulowany | Przenosi obciążenia między drewnem a betonem i porządkuje pracę podpory | Gdy chcę standardowego, systemowego połączenia wiązara z wieńcem | Wypełnia się go zgodnie z układem otworów, a nie „mniej więcej” |
| Szpilka zatopiona w świeżym betonie | Tworzy punkt kotwienia jeszcze na etapie betonowania wieńca | W nowym domu, gdy rozstaw da się przewidzieć z wyprzedzeniem | Tu precyzja osi i rozstawu ma kluczowe znaczenie |
| Kotwa chemiczna z prętem gwintowanym | Umożliwia zakotwienie w już istniejącym betonie | Przy poprawkach, modernizacjach albo gdy szpilki nie zostały osadzone wcześniej | Trzeba dobrać średnicę pręta, głębokość osadzenia i czas wiązania żywicy |
| Gwoździe systemowe CNA | Łączą złącze z drewnem zgodnie z kartą techniczną | Gdy producent wymaga pełnego gwoździowania | To nie jest zamiennik dla śruby w każdym układzie |
| Śruba przelotowa M10 | Pozwala odtworzyć podporę przesuwną | Gdy projekt wymaga, aby koniec wiązara mógł pracować z niewielkim przesuwem | Nie wolno jej zastępować przypadkowym wkrętem ciesielskim |
Przeczytaj również: Elektroniczna pompa obiegowa - oszczędność i komfort w domu
Dlaczego podpora przesuwna ma znaczenie
To jest detal, który wielu wykonawców bagatelizuje, a potem pojawiają się dodatkowe siły tam, gdzie projekt ich nie przewidywał. Podpora przesuwna pozwala końcowi wiązara minimalnie pracować pod obciążeniem, zamiast blokować ruch i wprowadzać niechciane rozciąganie w pasie dolnym. Jeśli złącze ma taki charakter, trzeba go odtworzyć dokładnie, a nie „na oko”.
W praktyce oznacza to, że układ otworów w kątowniku, typ łącznika do drewna i sposób kotwienia do betonu muszą tworzyć jedną całość. To właśnie dlatego dobór detalu montażowego powinien iść razem z projektem, a nie być wymyślany dopiero na placu budowy.
Jak przebiega poprawny montaż krok po kroku
Montaż zaczyna się dużo wcześniej niż przyjazd dźwigu z wiązarami. Najpierw sprawdzam geometrię wieńca, rozstaw punktów kotwienia, poziom i to, czy konstrukcja ma iść na murłacie, czy bezpośrednio na betonie. Dopiero potem ma sens właściwe ustawienie i skręcanie złączy.
- Porównaj projekt z wykonaniem. Sprawdź rozstaw podpór, lokalizację kotew i to, czy detal montażu zgadza się z dokumentacją konstrukcyjną.
- Wypoziomuj wieniec. Nawet niewielkie odchyłki na długości budynku mogą później przełożyć się na skręcenie wiązarów albo walkę z pokryciem.
- Dodaj izolację przeciwwilgociową. Drewno nie powinno leżeć bezpośrednio na wilgotnym betonie; stosuję przekładkę z papy, folii fundamentowej albo innego materiału przewidzianego w detalu.
- Osadź kotwy albo przygotuj otwory pod pręty. W nowym domu najlepiej sprawdzają się szpilki zatapiane w świeżym betonie, a przy poprawkach - kotwa chemiczna z prętem gwintowanym.
- Ustaw pierwszy wiązar bardzo dokładnie. Jeśli pierwszy element jest cofnięty lub skręcony, błąd powieli się na całej połaci.
- Załóż złącze zgodnie z jego układem otworów. Przy podporze przesuwnej nie blokuję jej przypadkowo pełnym gwoździowaniem; przy podporze nieprzesuwnej wypełniam wszystkie wymagane otwory.
- Zabezpiecz dach stężeniami. Same połączenia podporowe nie wystarczą, jeśli nie ma poprawnie zrobionych stężeń wiatrowych i montażowych.
Przy prefabrykowanych wiązarach dochodzi jeszcze jeden ważny temat: elementy są smukłe, a pasy mają zwykle niewielką szerokość, więc nie ma tu miejsca na przypadkowe wkręty, długie przewiercanie całego przekroju i improwizację. Po montażu najczęściej nie poprawia się już samego połączenia, tylko konsekwencje błędu, dlatego kolejna sekcja jest moim zdaniem równie ważna jak sam dobór łączników.
Jakie błędy najczęściej psują takie połączenie
Najwięcej problemów nie wynika z samego pomysłu na mocowanie, tylko z pośpiechu i ignorowania detalu. Z mojego doświadczenia najdroższe są nie te błędy, które widać od razu, lecz te, które wychodzą po zamknięciu dachu: skręcenie konstrukcji, praca podpór, zawilgocenie drewna albo brak zgodności z modelem statycznym.
| Błąd | Co może się stać | Jak tego uniknąć |
|---|---|---|
| Zablokowanie podpory przesuwnej | Pojawiają się dodatkowe siły w wiązarze, których projekt nie zakładał | Trzymaj się układu złącza i nie zamieniaj śruby M10 na pełne gwoździowanie bez uzasadnienia |
| Brak izolacji między drewnem a betonem | Wilgoć przechodzi do drewna, rośnie ryzyko degradacji i pracy skurczowej | Zawsze stosuj przekładkę przeciwwilgociową |
| Krzywy lub źle zwymiarowany wieniec | Wiązary nie siadają równo, dach zaczyna „gonić” geometrią | Kontroluj poziom i prostoliniowość jeszcze przed montażem konstrukcji |
| Zły dobór łączników | Spada nośność połączenia, a część sił trafia w drewno w niekontrolowany sposób | Stosuj złącza i łączniki przewidziane przez producenta lub konstruktora |
| Brak stężeń | Konstrukcja może pracować przestrzennie niestabilnie nawet przy poprawnym mocowaniu do wieńca | Nie traktuj stężeń jako dodatku, tylko jako element systemu |
| Montaż na zbyt wilgotnym drewnie | Skurcz, pęknięcia i rozwarstwienie elementów po wyschnięciu | W praktyce celuj w drewno konstrukcyjne o wilgotności do 18% |
Jeśli miałbym wskazać jeden błąd, który najczęściej „niewinnie” przechodzi przez budowę, to byłoby właśnie traktowanie podpory jako czystej formalności. A gdy połączenie ma już poprawny detal, naturalnie pojawia się pytanie o koszty, więc przechodzę do liczb.
Ile kosztuje samo mocowanie i z czego bierze się cena
Koszt zależy przede wszystkim od tego, czy budujesz nowy dom, czy poprawiasz istniejący detal, oraz od tego, czy projekt przewiduje murłatę, czy bezpośrednie oparcie na betonie. Najtaniej wychodzi układ, w którym szpilki są osadzone już podczas betonowania wieńca. Droższe staje się wszystko to, co wymaga wiercenia, żywicowania i dodatkowego poziomowania.
| Pozycja | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|
| Kątownik wzmocniony lub regulowany | około 7-31 zł/szt. | Model, nośność, dostępność i sklep |
| Pręt gwintowany M10/M12 | około 4-10 zł/mb | Średnica, klasa stali i powłoka antykorozyjna |
| Kotwa chemiczna | około 37-90 zł/opakowanie | Pojemność, system żywicy i kompletność zestawu |
| Murłata | Zależy od przekroju i klasy drewna | Dochodzi drewno, kotwienie i izolacja przeciwwilgociowa |
| Robocizna montażu | Silnie zależna od zakresu | Wyrównanie wieńca, wiercenie, żywicowanie i kontrola geometrii |
W praktyce sam osprzęt na jeden punkt mocowania zwykle zamyka się w kilkunastu lub kilkudziesięciu złotych, ale przy kotwie chemicznej i poprawkach wykonawczych szybciej rośnie koszt pracy niż samej stali. Dlatego nie porównuję ofert wyłącznie po cenie łącznika - liczy się cały detal, od betonu po ostatni gwóźdź.
Co sprawdzić przed odbiorem, żeby dach pracował tak jak trzeba
Przed odbiorem takiego połączenia sprawdzam cztery rzeczy: zgodność z projektem, ciągłość izolacji, prawidłowe działanie podpory przesuwnej i komplet stężeń. Jeśli choć jeden z tych punktów budzi wątpliwość, nie traktuję tego jak kosmetyki. To element, który trzeba wyjaśnić zanim dach zostanie zamknięty warstwami pokrycia.- czy złącza odpowiadają temu, co przewidział konstruktor;
- czy kotwy są osadzone we właściwych miejscach i z właściwym rozstawem;
- czy drewno nie ma bezpośredniego kontaktu z wilgotnym betonem;
- czy nie pomylono elementów do podparcia przesuwnego z nieprzesuwnymi;
- czy stężenia wiatrowe zostały założone i dociągnięte zgodnie z systemem.
Dobrze wykonane połączenie nie rzuca się w oczy, ale właśnie to jest najlepszy znak. W praktyce oznacza to, że detal został ustawiony tak, jak przewidział projekt, a nie tak, jak „wyszło” na budowie - i to jest najbezpieczniejsza droga, gdy konstrukcja dachu ma pracować latami bez poprawek.
