Oznaczenia na pompie CO potrafią wyglądać jak zbiór przypadkowych skrótów, ale w praktyce mówią, czy urządzenie pasuje do instalacji, ile energii pobiera i jak będzie reagować na zmienny opór w układzie. Dla użytkownika to nie jest teoria z katalogu: z tych kilku liter i liczb da się wyczytać, dlaczego grzejniki szumią, pompa pracuje zbyt głośno albo nowy model nie współpracuje z instalacją tak, jak powinien. Poniżej rozkładam te symbole na prosty język i pokazuję, które dane mają znaczenie przy doborze, ustawieniu i wymianie pompy.

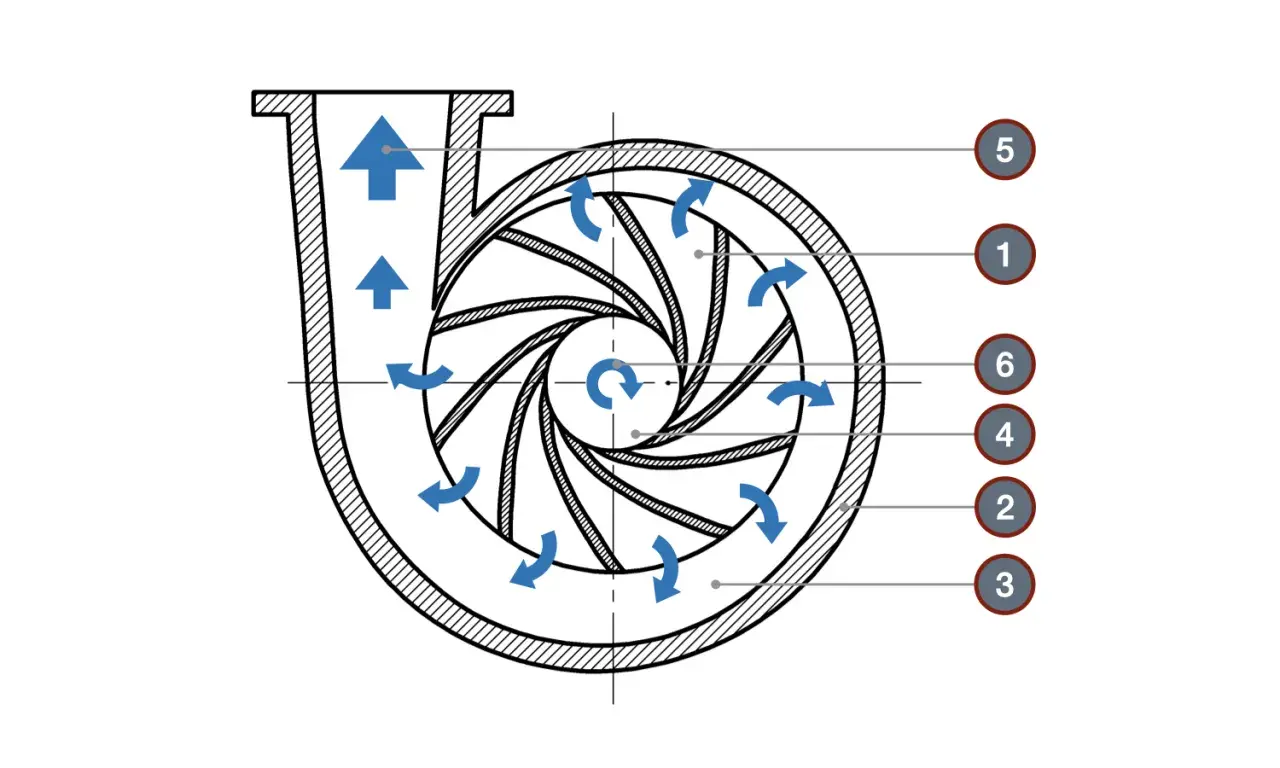

Najważniejsze są przepływ, wysokość podnoszenia i sposób regulacji pompy
- Q pokazuje przepływ, a H wysokość podnoszenia, czyli praktyczny potencjał pompy w instalacji.
- P1 to pobór mocy, więc pomaga ocenić zużycie energii, a nie tylko „siłę” pompy.
- Na tabliczce warto sprawdzić też napięcie, prąd, IP i EEI, bo te dane decydują o zgodności z instalacją i sprawności.
- Oznaczenia typu Δp-v i Δp-c mówią, jak pompa reaguje na zmienny opór instalacji.
- W praktyce nie dobiera się pompy po samym „maksimum” z tabliczki, tylko po dopasowaniu do konkretnego układu grzewczego.
Gdzie szukać tabliczki i co z niej odczytać od razu
Najczęściej tabliczka znamionowa znajduje się na korpusie silnika, obudowie elektrycznej albo w pobliżu przyłączy. To właśnie tam producent zbiera dane użytkowe i serwisowe: typ pompy, numer produktu, numer seryjny, napięcie zasilania, stopień ochrony, klasę izolacji, zakres temperatur pracy i maksymalne ciśnienie robocze. Z mojego punktu widzenia to pierwsze miejsce, do którego warto zajrzeć przed każdą wymianą, bo bez tych informacji nawet trafny zakup może skończyć się przeróbką instalacji.
- Typ i model - pomagają ustalić serię oraz zamienniki.
- Długość montażowa - zwykle 130 mm albo 180 mm, kluczowa przy wymianie.
- Średnica przyłącza - na przykład DN25, DN32 albo DN40.
- Zasilanie - najczęściej 1~230 V lub 3~400 V, z podaną częstotliwością 50/60 Hz.
- Warunki pracy - temperatura medium, ciśnienie i dopuszczalne medium, np. woda grzewcza lub mieszanka z glikolem.
Jeśli miałbym wskazać jedną rzecz, którą warto spisać przed demontażem, to byłby to dokładny zapis typu oraz wymiarów montażowych. Skoro masz już punkt zaczepienia na tabliczce, pora rozbroić same skróty i liczby.
Jak czytać najważniejsze symbole bez zgadywania
| Oznaczenie | Co znaczy | Jak to czytam w praktyce |
|---|---|---|
| Q | Przepływ | Pokazuje, ile medium pompa przetłoczy w określonym czasie, zwykle w m³/h. |
| H | Wysokość podnoszenia | Informuje, jak duży opór instalacji pompa może pokonać; 10 m słupa wody to w przybliżeniu 1 bar. |
| P1 | Pobór mocy | To zużycie energii przez pompę przy danym punkcie pracy, zwykle w watach. |
| U / V | Napięcie zasilania | Musi pasować do instalacji elektrycznej, np. 1~230 V albo 3~400 V. |
| I | Prąd znamionowy | Przydaje się przy ocenie obciążenia elektrycznego i zabezpieczeń. |
| cosφ | Współczynnik mocy | Pomaga policzyć pobór prądu, zwłaszcza w prostszych silnikach AC. |
| IP44, IP55 | Stopień ochrony obudowy | Mówi, jak dobrze obudowa chroni przed dotykiem i wilgocią. |
| EEI | Wskaźnik efektywności energetycznej | Im niższy, tym zwykle lepiej dla rachunków i sprawności pracy. |
| Δp-v / Δp-c / I, II, III | Tryb regulacji | Pokazuje, czy pompa dostosowuje pracę do zmiennego oporu, utrzymuje stałe ciśnienie czy działa na stałych biegach. |
W praktyce najczęściej myli się H z wysokością budynku, a to nie to samo. Wysokość podnoszenia opisuje różnicę ciśnień, nie fizyczną drogę pionową wody. Jeśli widzisz zapis 1-6 m, chodzi mniej więcej o 0,1-0,6 bar, a nie o to, że pompa „dostarczy wodę” na 6 metrów w górę w sensie budowlanym. W materiałach Grundfosa krzywa P1 pokazuje pobór mocy silnika przy danym punkcie pracy, więc warto odróżniać ją od samej wydajności hydraulicznej. To prowadzi prosto do tego, jak producenci kodują cały model pompy.
Jak rozszyfrować model pompy na przykładzie Wilo i Grundfos
W instrukcjach Wilo widać to bardzo dobrze: zapis nie jest ozdobą, tylko zakodowanymi parametrami urządzenia. Sama nazwa serii mówi niewiele, ale cały symbol modelu pozwala od razu sprawdzić, czy pompa wejdzie w miejsce starej i czy jej zakres pracy ma sens dla danej instalacji.
Przykład z Wilo-Yonos PICO
Wilo-Yonos PICO 25/1-6 130 to zapis, który da się odczytać niemal bez domysłów. 25 oznacza przyłącze DN25, 1-6 wskazuje zakres wysokości podnoszenia od minimum do maksimum, a 130 to długość montażowa w milimetrach. Ten sam producent podaje też dla tego przykładu zasilanie 1~230 V ±10%, 50/60 Hz oraz maksymalne ciśnienie robocze 10 bar. To ważne, bo przy wymianie pompy najczęściej blokuje nie sama wydajność, tylko właśnie zgodność wymiarów i elektryki.
Przeczytaj również: Ogrzewanie gazowe w bloku - czy to się opłaca? Pełna analiza
Co zwykle widać przy pompach Grundfos
Na tabliczkach i w dokumentacji Grundfosa często pojawiają się numer produktu, numer seryjny oraz krzywe QH i P1. Krzywa QH pokazuje zależność między przepływem a wysokością podnoszenia, a P1 mówi, ile energii pompa pobiera przy konkretnym punkcie pracy. Dla użytkownika to praktyczna wskazówka: nie patrzę wtedy na sam napis na obudowie, tylko sprawdzam, czy charakterystyka odpowiada instalacji, którą mam w domu lub w budynku. Z tego miejsca już tylko krok do ustawień pracy, a tam decydują szczegóły hydrauliki.
Jak dobrać tryb pracy do grzejników, podłogówki i prostych układów
Tryb regulacji bywa ważniejszy niż sama moc na tabliczce. Pompa o dobrych parametrach, ale ustawiona w złym trybie, potrafi generować hałas, dusić przepływ albo nie dogrzewać najdalszych obiegów. W praktyce wybór zależy od tego, czy instalacja pracuje ze zmiennym oporem, czy raczej z prawie stałym przepływem.
- Δp-v - dobry wybór do dwururowych instalacji grzejnikowych z zaworami termostatycznymi. Gdy przepływ spada, pompa zmniejsza wysokość podnoszenia, co ogranicza hałas i oszczędza energię.
- Δp-c - lepszy do ogrzewania podłogowego, większych średnic rur, układów bez wyraźnie zmiennej charakterystyki oraz jednorurkowych instalacji grzejnikowych. Pompa utrzymuje stałą różnicę ciśnień.
- I, II, III - rozwiązanie dla prostszych układów o stałym oporze, gdzie nie potrzebujesz automatycznej korekty. To nadal sensowny wybór, jeśli instalacja jest przewidywalna i dobrze zrównoważona.
Jeśli grzejniki szumią, zawory termostatyczne pracują nerwowo, a komfort spada po częściowym przymknięciu obiegów, zwykle pompa jest ustawiona zbyt agresywnie. Jeśli z kolei najdalsze pętle są chłodne, a pompa długo dochodzi do stabilnej pracy, tryb albo wysokość podnoszenia są zbyt zachowawcze. Taki obraz instalacji rzadko wynika z jednego „zepsutego” elementu - częściej z niedopasowania ustawień do rzeczywistego oporu układu.
Najczęstsze błędy przy odczycie oznaczeń
- Mylenie H z wysokością budynku - 6 m na pompie nie oznacza, że układ obsłuży każdy pion bez strat.
- Patrzenie wyłącznie na Hmax - maksimum przy Q=0 nie mówi jeszcze, jak pompa zachowa się przy realnym przepływie.
- Ignorowanie długości montażowej - 130 mm i 180 mm to nie detal, tylko warunek fizycznego montażu.
- Traktowanie P1 jak mocy użytecznej - to pobór energii, nie to samo co efekt hydrauliczny.
- Pomijanie medium i temperatury - jeśli instalacja pracuje na mieszance woda-glikol, wydajność trzeba skorygować, bo rośnie lepkość.
- Dobór „na zapas” - większa pompa nie zawsze daje lepszy efekt, a bardzo często tylko zwiększa hałas i zużycie prądu.
To są pozornie drobne pomyłki, ale właśnie one najczęściej kończą się reklamacją: pompa pracuje za głośno, grzejniki nierówno oddają ciepło albo instalacja wymaga ciągłych korekt. Im prostszy układ, tym łatwiej przeoczyć, że drobna różnica w parametrach daje duży efekt w praktyce.
Gdy etykieta jest nieczytelna, ratują trzy konkretne dane
Jeśli tabliczka jest starta albo poprzedni montażysta zostawił po sobie mało czytelne ślady, nie zgaduję. Spisuję trzy rzeczy, które najczęściej wystarczają do sensownego doboru zamiennika i uniknięcia niepotrzebnej przeróbki instalacji.
- Średnicę przyłącza i długość montażową - bez tego nowa pompa może po prostu nie pasować w miejsce starej.
- Zakres wysokości podnoszenia oraz tryb pracy - dzięki temu nie kupisz modelu, który będzie za słaby albo przewymiarowany.
- Zasilanie i warunki pracy - napięcie, częstotliwość, dopuszczalne ciśnienie i temperatura medium muszą zgadzać się z instalacją.
Jeżeli mam zostawić jedną praktyczną regułę, to brzmi ona tak: najpierw sprawdź wymiar i punkt pracy, dopiero potem markę czy nazwę serii. Tabliczka znamionowa nie jest dodatkiem do pompy, tylko skrótem całej informacji technicznej. Kiedy umiesz ją odczytać, wymiana i regulacja stają się zwykłą czynnością serwisową, a nie loterią.
